Current Ladeport Installation

Ziel:
Installation des Current Ladeanschlusses.

Benötigte Ausrüstung:

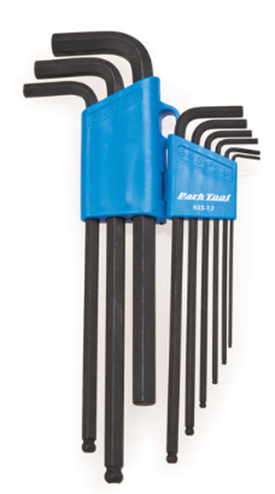

1. 2mm Innensechskantschlüssel
2. 2.5mm Innensechskantschlüssel
3. 3mm Innensechskantschlüssel
4. 5mm Innensechskantschlüssel

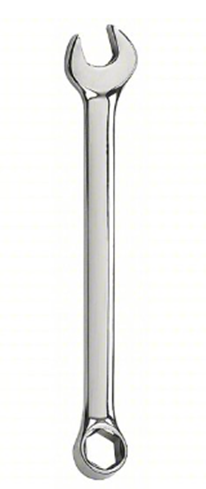

5. 18mm Maulschlüssel

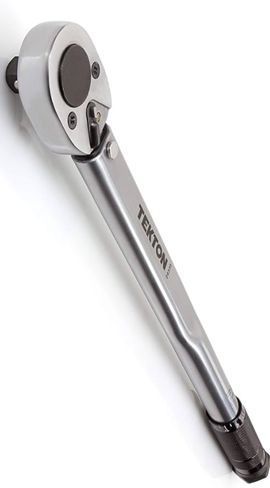

6. Drehmomentschlüssel

1. E-Bike ausschalten

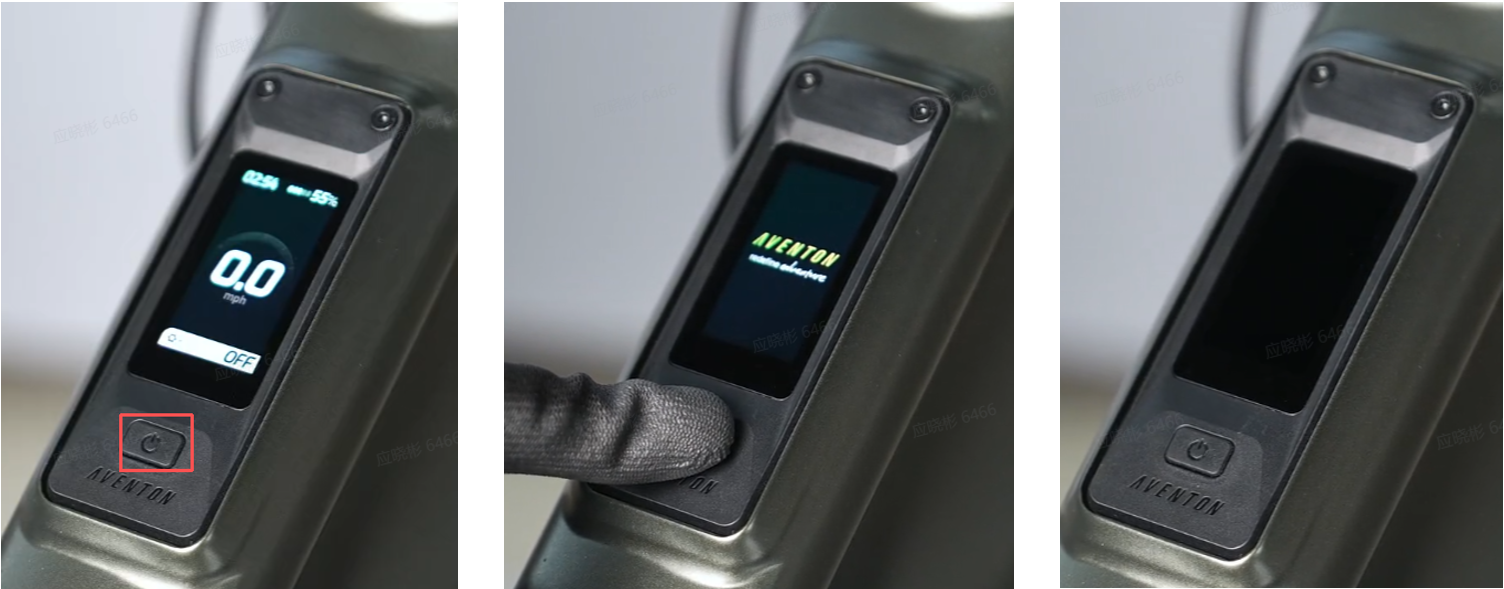

   1. Halte die Ein & Ausschalttaste gedrückt, um das E-Bike auszuschalten.



2. Untere Motorabdeckung öffnen

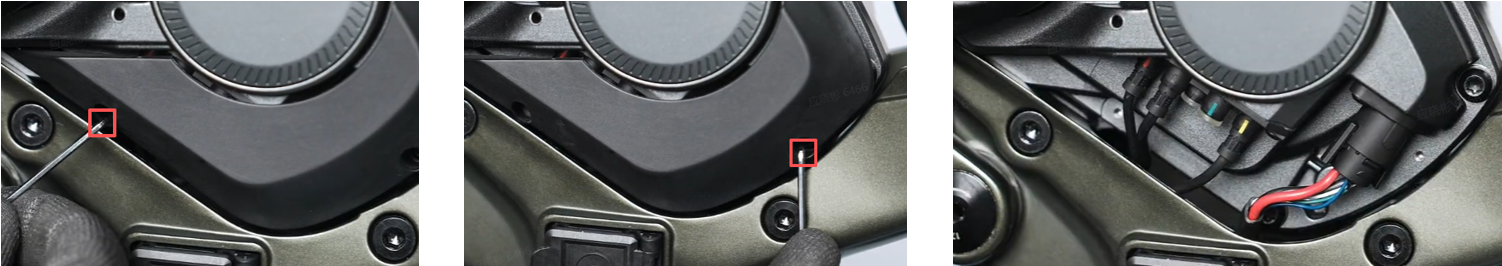

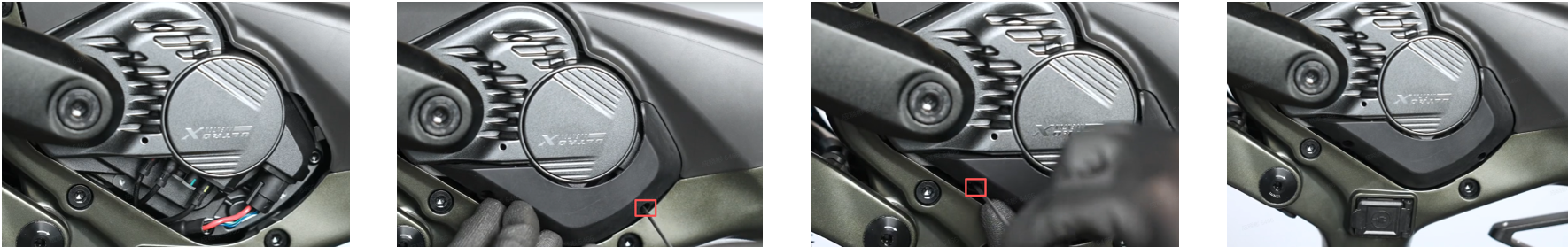

   1.  Drehe das Bike auf den Kopf und entferne mit einem 3-mm-Inbusschlüssel die mittlere Schraube der unteren Motorabdeckung. Klappe die Abdeckung auf.



   2.  Entferne mit einem 2-mm-Inbusschlüssel die beiden seitlichen Motorgehäuseschrauben und nimm die Seitenabdeckung ab.

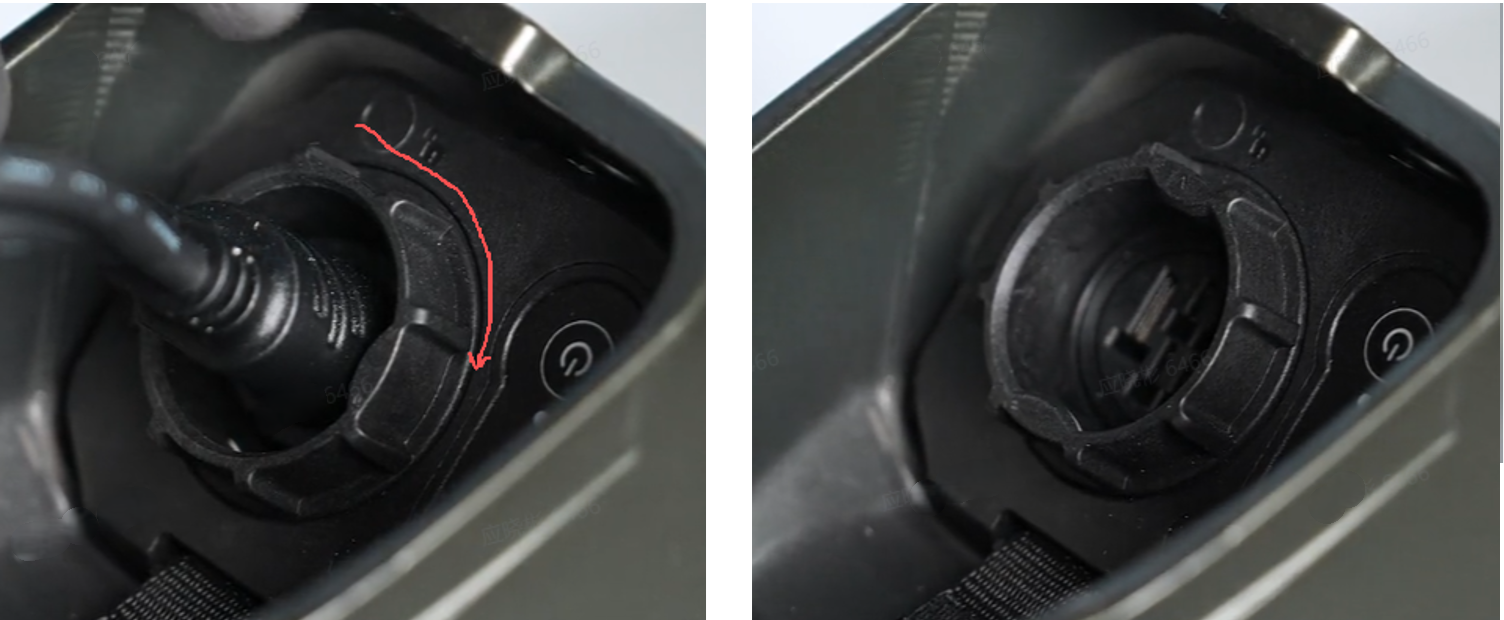

   3. Drehe den Verschluss des Batteriensteckers im Uhrzeigersinn und ziehe das Stromkabel vom Akku ab.



3. Mittelmotor lösen

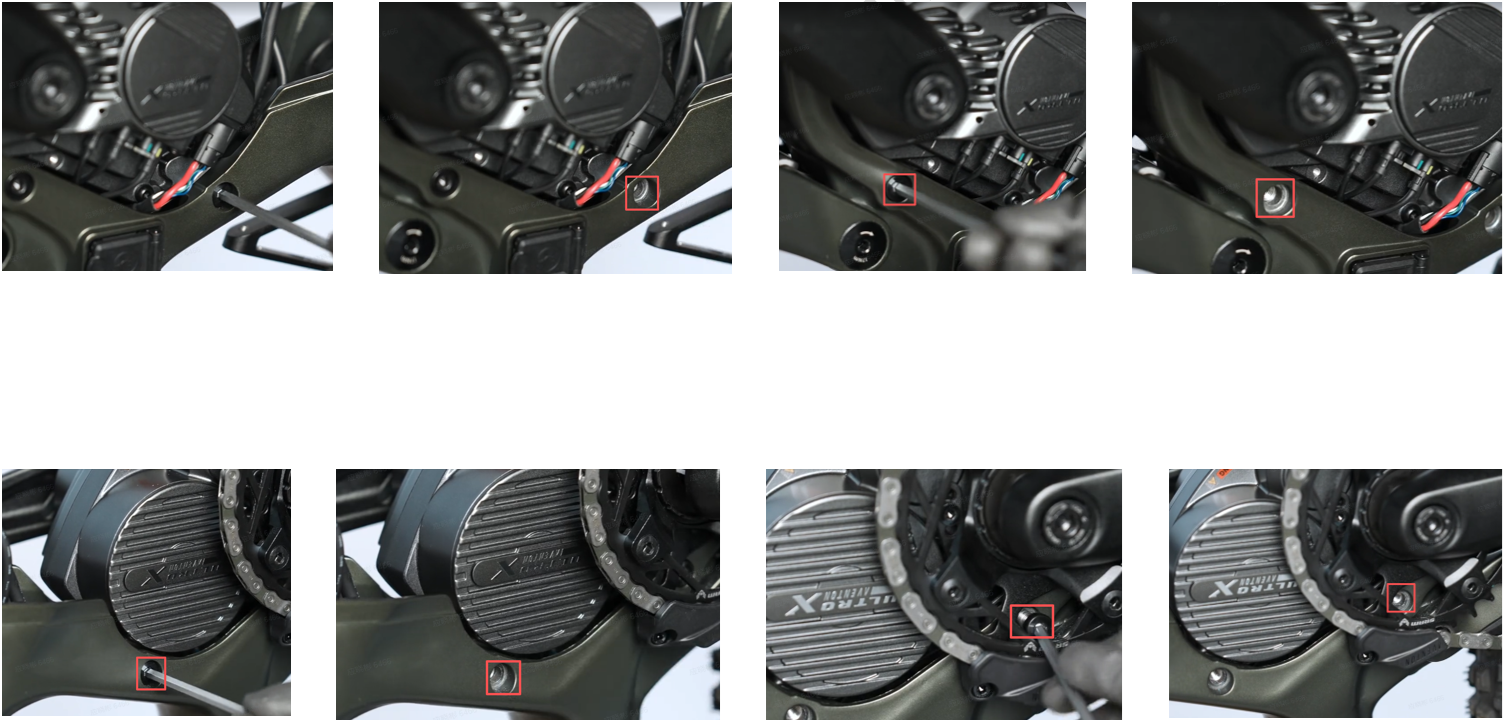

   1. Entferne mit einem 5-mm-Inbusschlüssel vier der Motorbefestigungsschrauben (außer den beiden hintersten). Drehe das Kettenblatt, um an die mittlere Schraube auf der Antriebsseite zu gelangen.

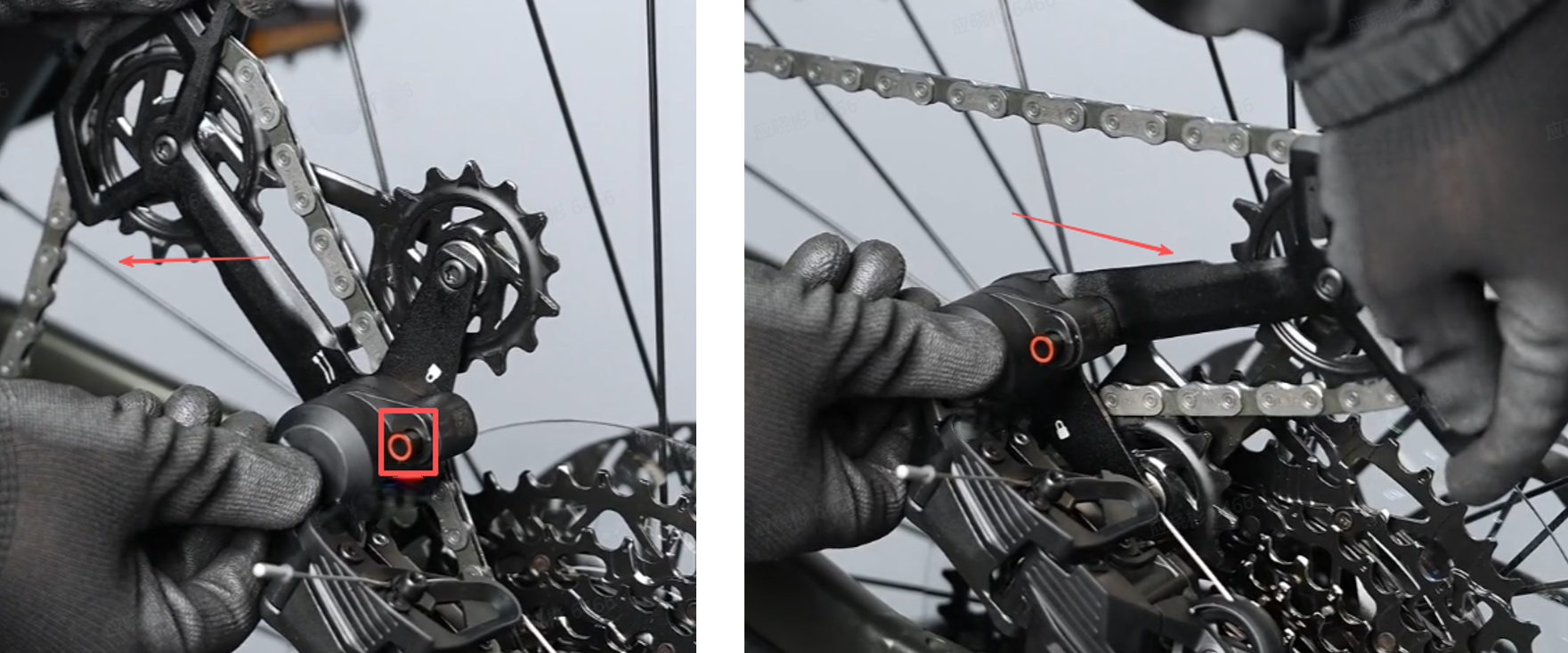

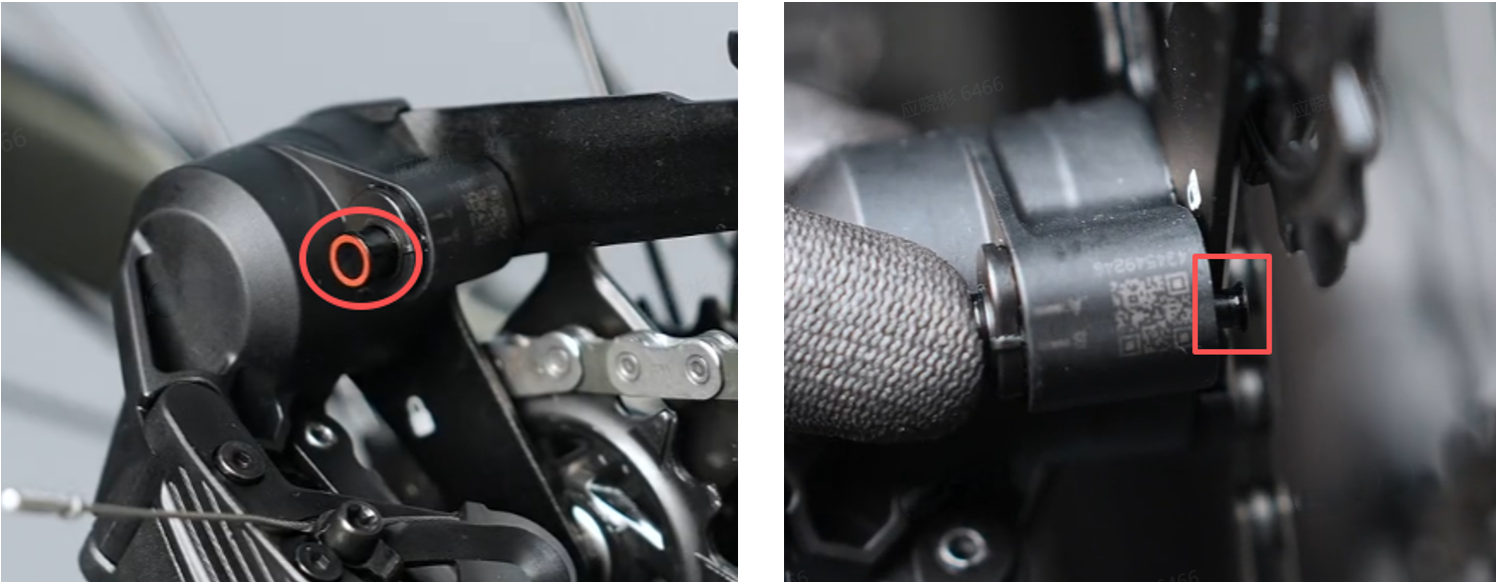

   2. Schwenke den Schaltwerkskäfig nach hinten und drücke den Verriegelungsknopf, um die Kette zu entspannen.



4. Ladeanschluss entfernen

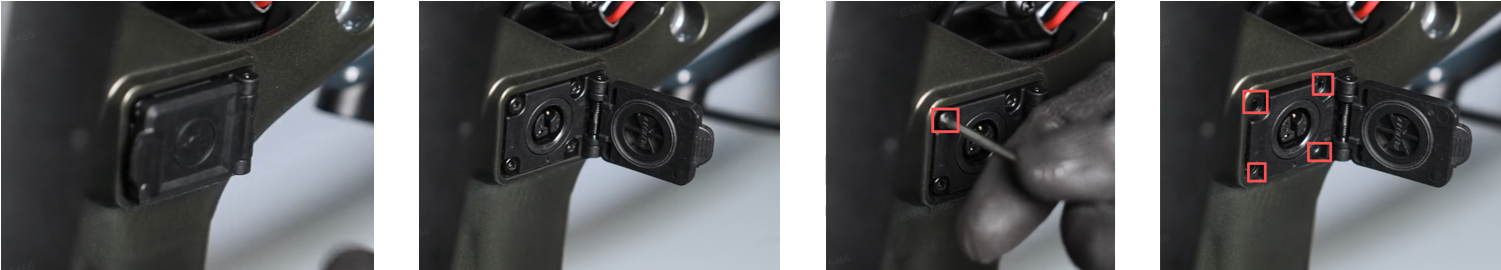

   1. Öffne die Abdeckung des Ladeanschlusses und entferne die vier Befestigungsschrauben mit einem 2,5-mm-Inbusschlüssel.



   2. Löse und entferne die Sicherungsmutter auf der Rückseite des Ladeanschlusses mit einem 18-mm-Maulschlüssel.

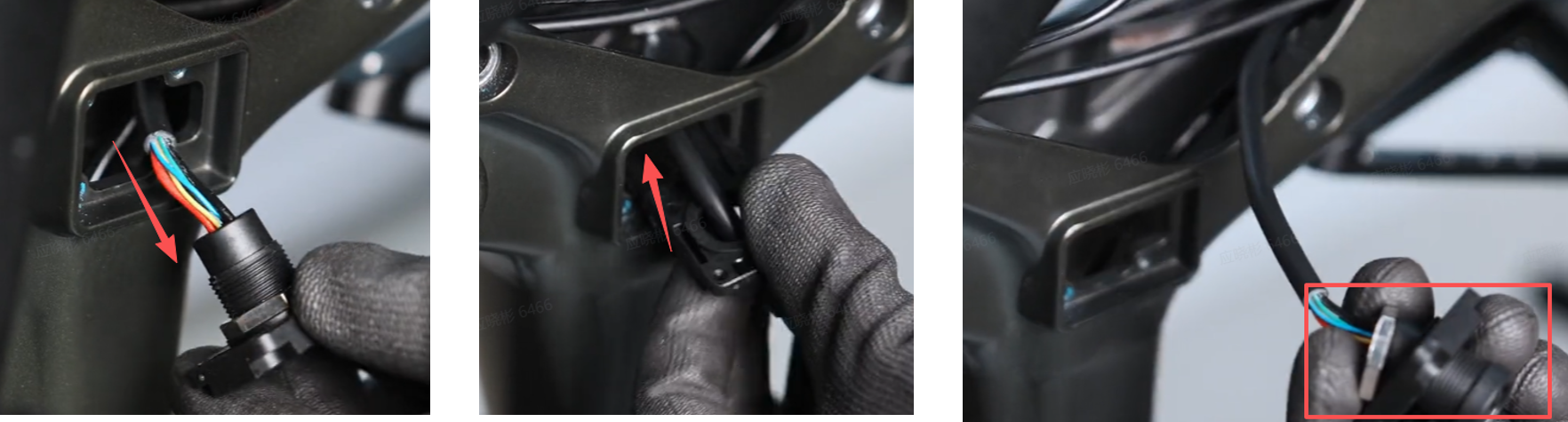

   3. Führe die Ladeanschluss-Einheit durch die Rahmenöffnung und kippe den Motor leicht nach oben, um ihn herauszuheben. Ziehe den Stecker des Kabelbaums ab und entimm die alte Ladeanschluss-Einheit

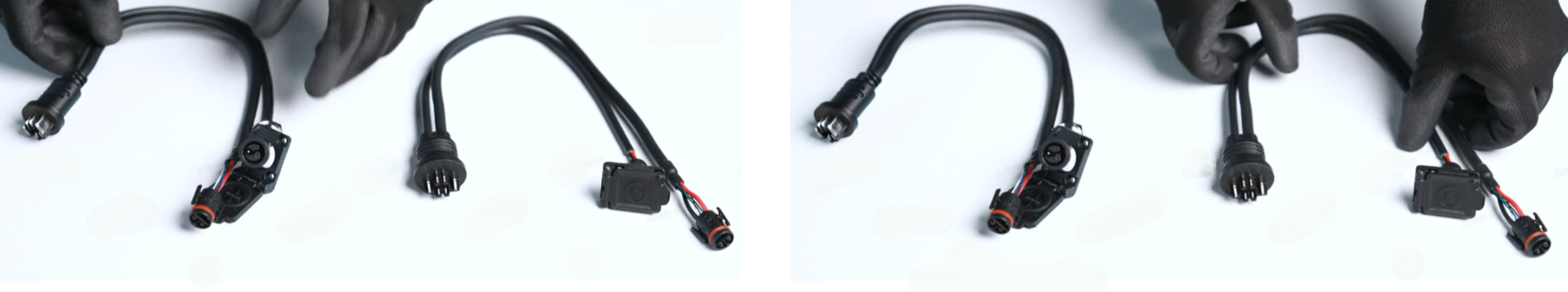

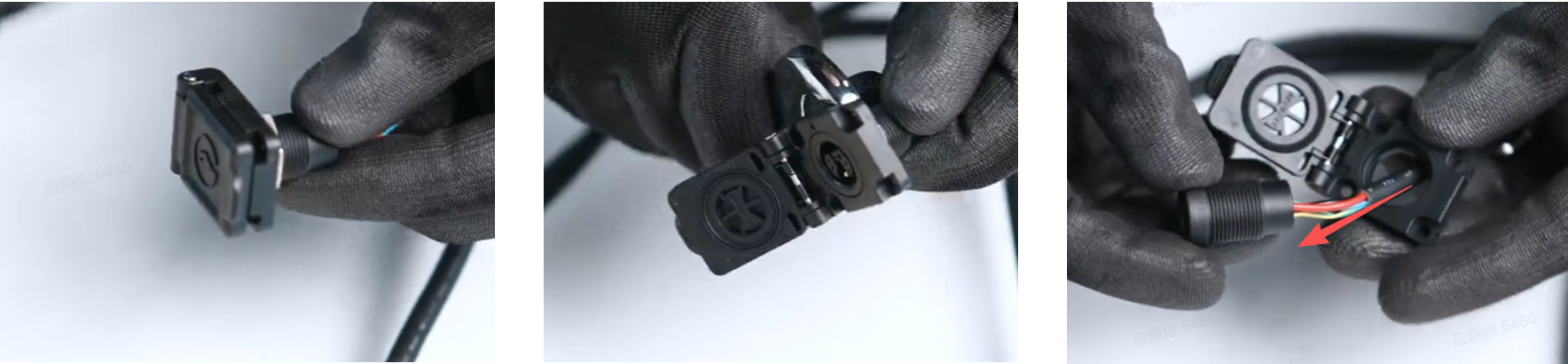

5. Ladeanschluss-Einheit austauschen



6. Ladeanschluss installieren

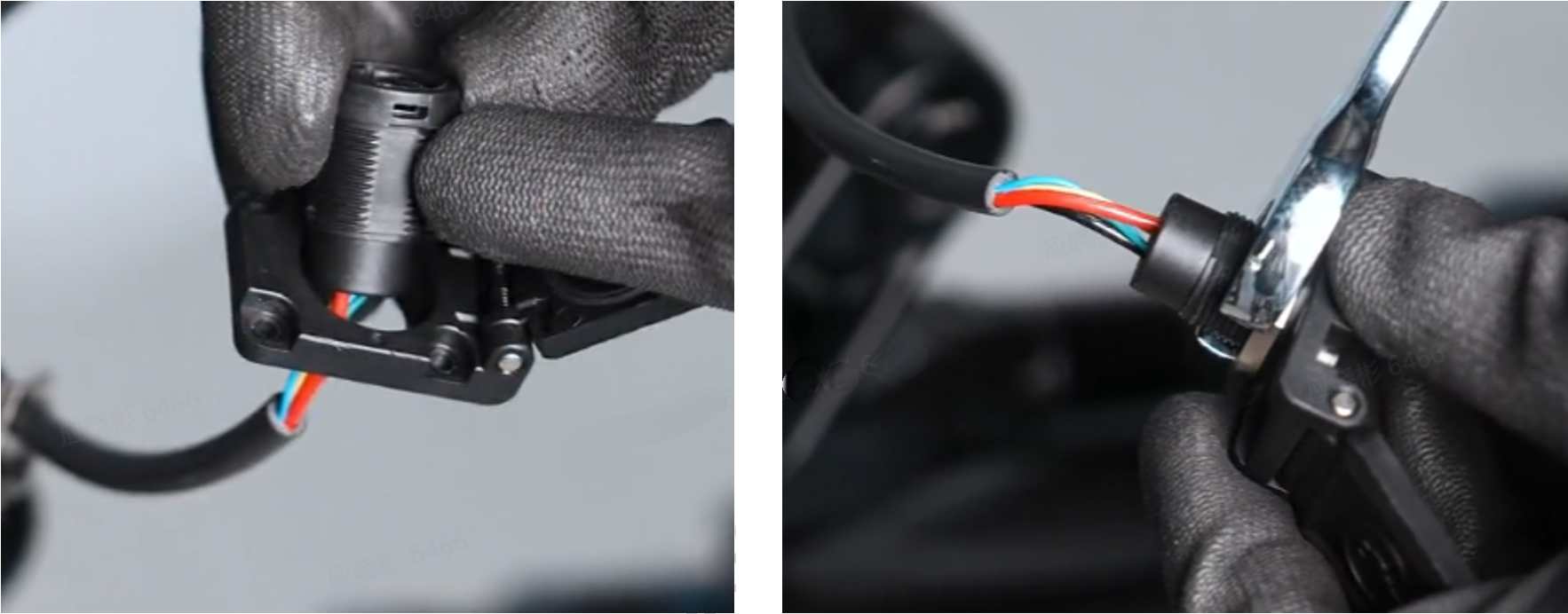

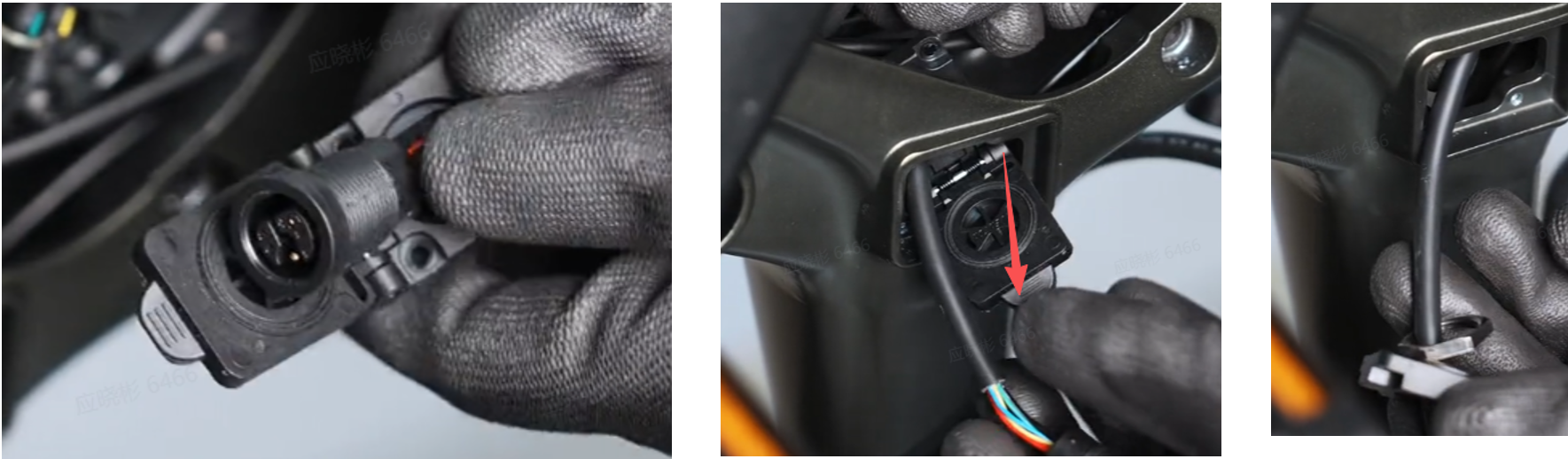

   1. Nimm die neue Ladeanschluss-Einheit und entferne mit dem 18-mm-Maulschlüssel die Sicherungsmutter, um den Anschluss vom Gehäuse zu trennen.



   2. Hebe den Motor leicht an und führe die neue Einheit von innen durch die Rahmenöffnung.

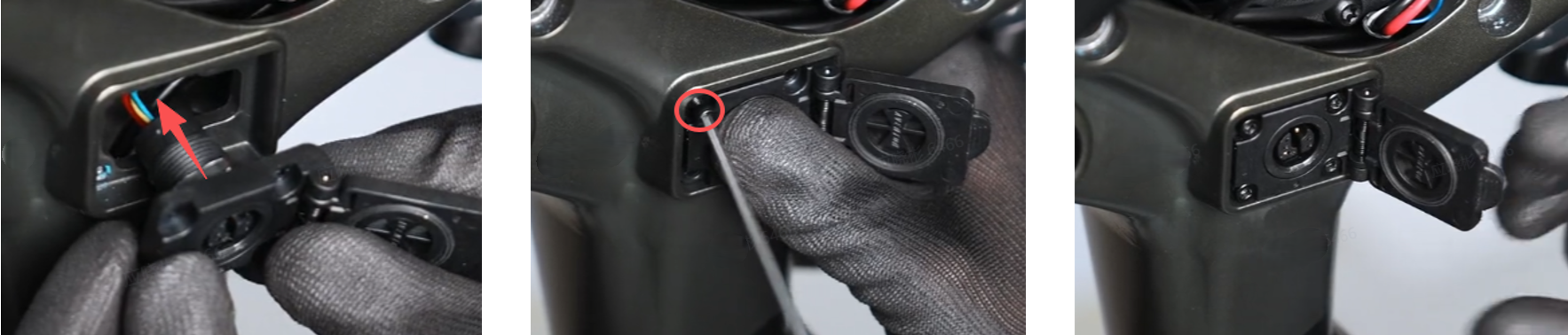

   3. Setze den Ladeanschluss wie abgebildet wieder in das Gehäuse ein. Schraube die Sicherungsmutter vorsichtig auf und ziehe sie fest.

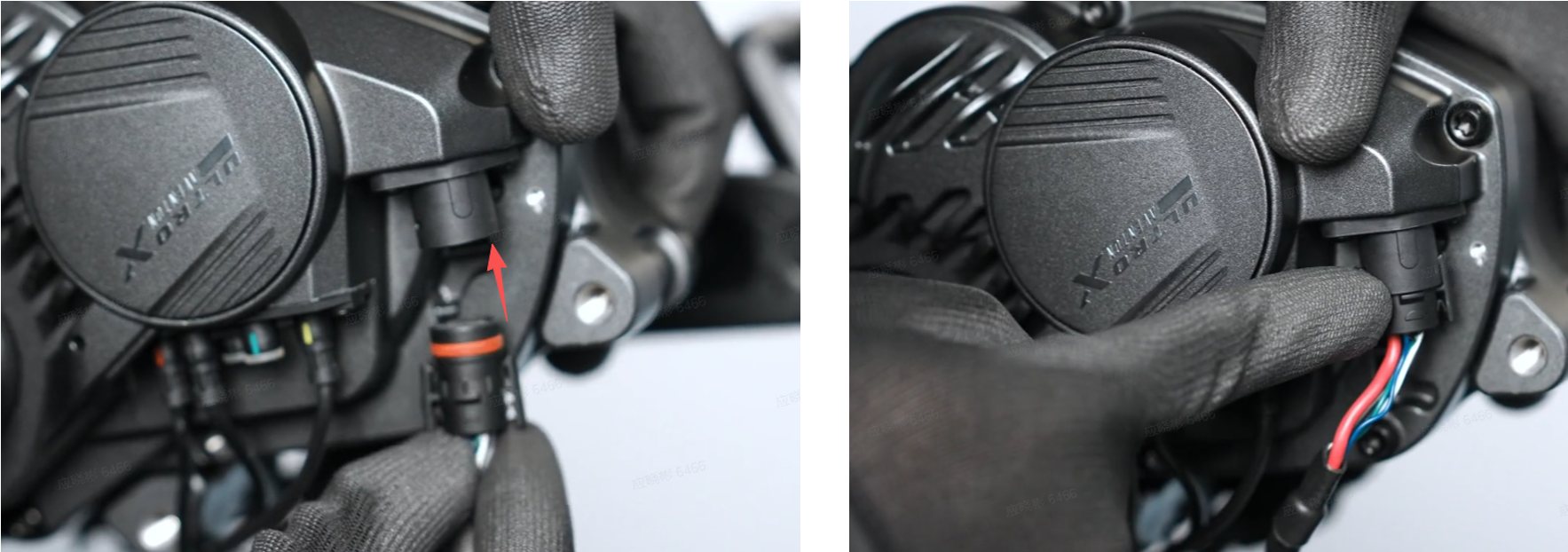

   4. Verbinde den Stecker des Ladeanschlusses wieder mit dem Motor.



   5. Ordne die Kabel neu und drücke den Motor vorsichtig zurück in seine Position im Rahmen, bis die Befestigungslöcher fluchten. Setze den neuen Ladeanschluss in den Rahmen ein und schraube die vier Befestigungsschrauben mit dem 2,5-mm-Inbusschlüssel fest.



7. Motor installieren

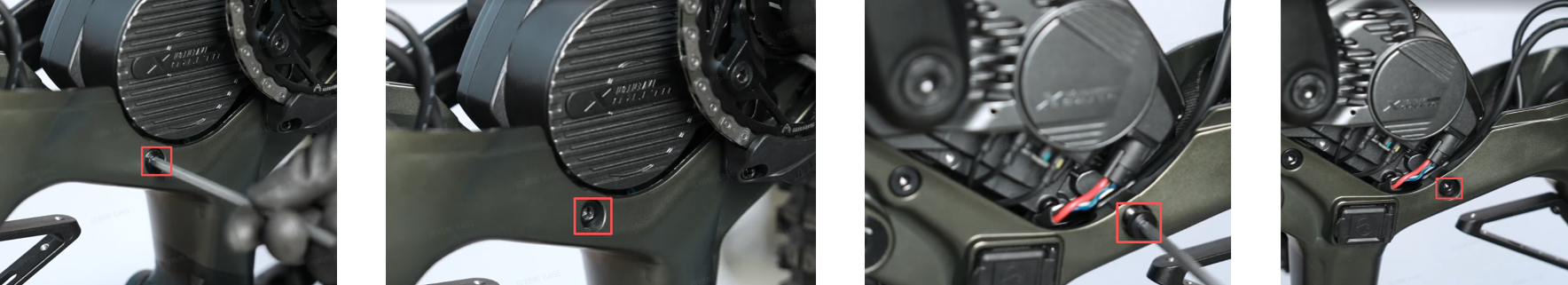

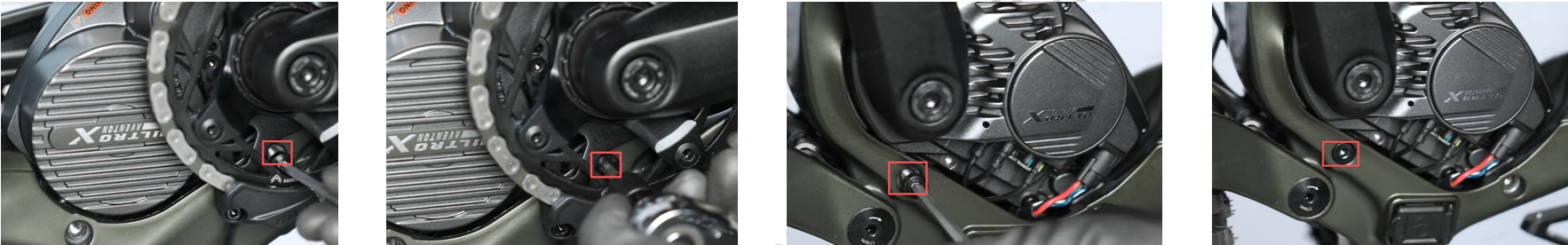

   1. Setze die vier zuvor entfernten Motorbefestigungsschrauben mit dem 5-mm-Inbusschlüssel wieder ein. Ziehe die Schrauben mit 25 Nm an.



   2. Stecke das Anschlusskabel wieder in den Akku und verriegle es, indem du den Verschluss gegen den Uhrzeigersinn drehst.



8. Untere Motorabdeckung schließen

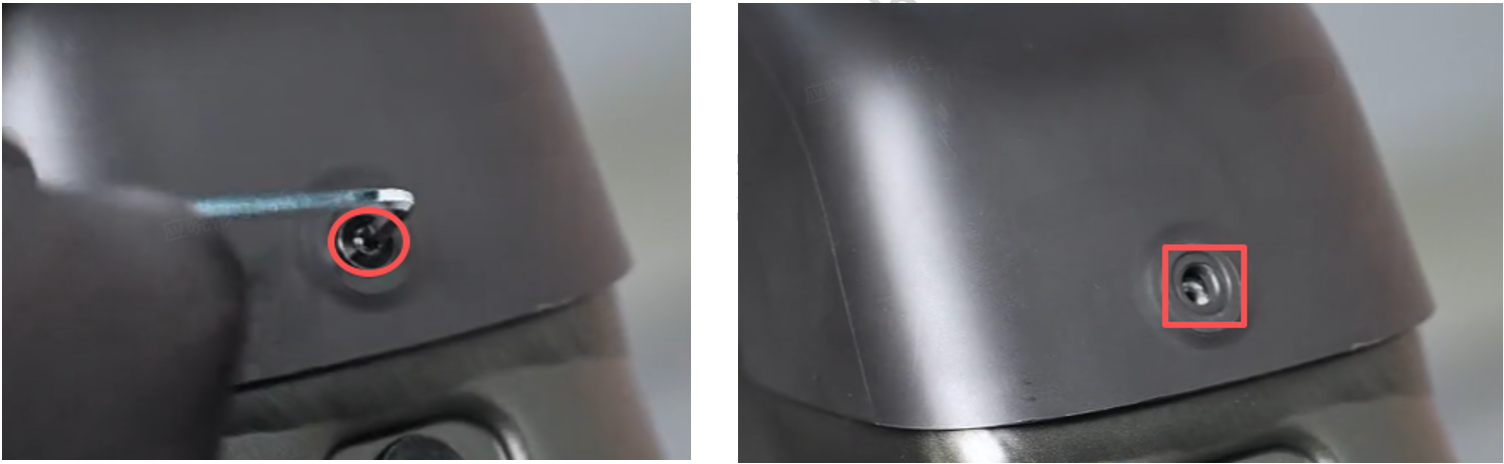

   1. Schließe die untere Motorabdeckung und drehe die mittlere Schraube mit dem 3-mm-Inbusschlüssel wieder ein.





9. Seitliche Motorabdeckung montieren

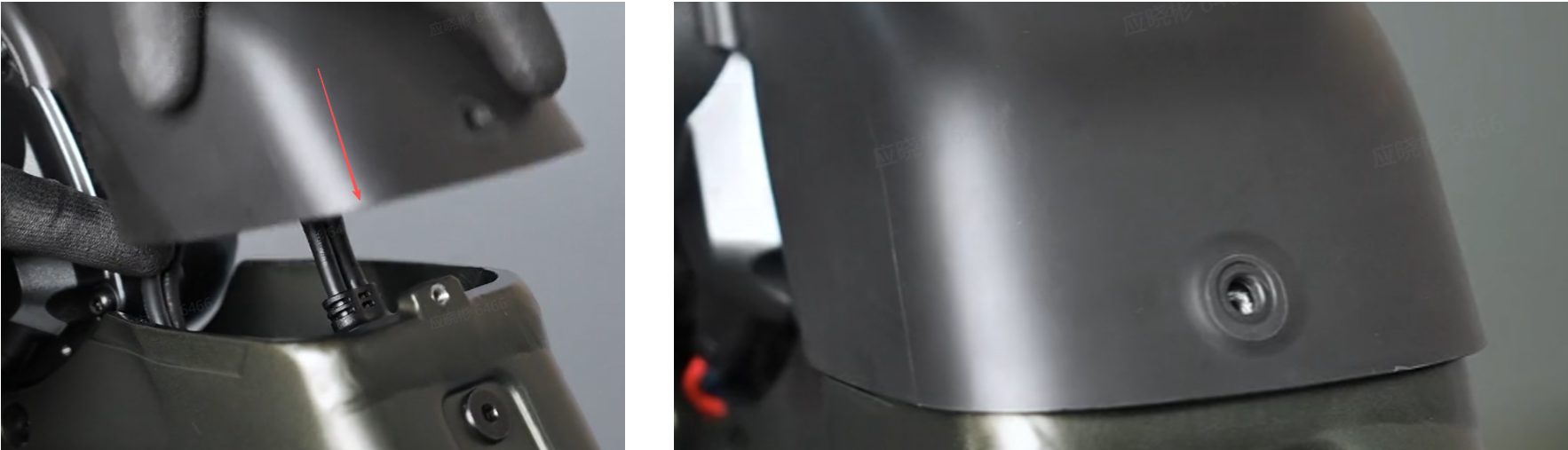

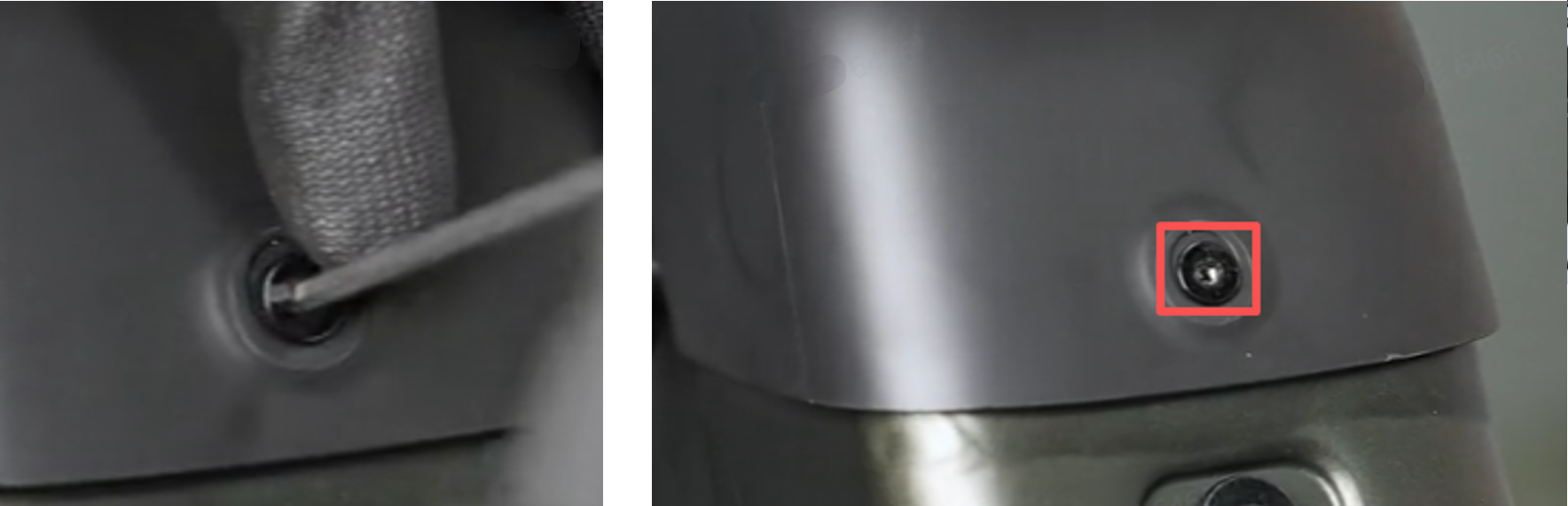

   1. Stelle sicher, dass die seitlichen Kabel ordnungsgemäß verlegt sind. Bringe die Seitenabdeckung wieder an und ziehe die Schrauben mit dem 2-mm-Inbusschlüssel fest.



   2. Schwenke den Schaltwerkskäfig leicht nach vorne, damit der Verriegelungsknopf ausrastet. Lass den Käfig langsam zurückgleiten, um die Kette wieder zu spannen.



10. E-Bike einschalten

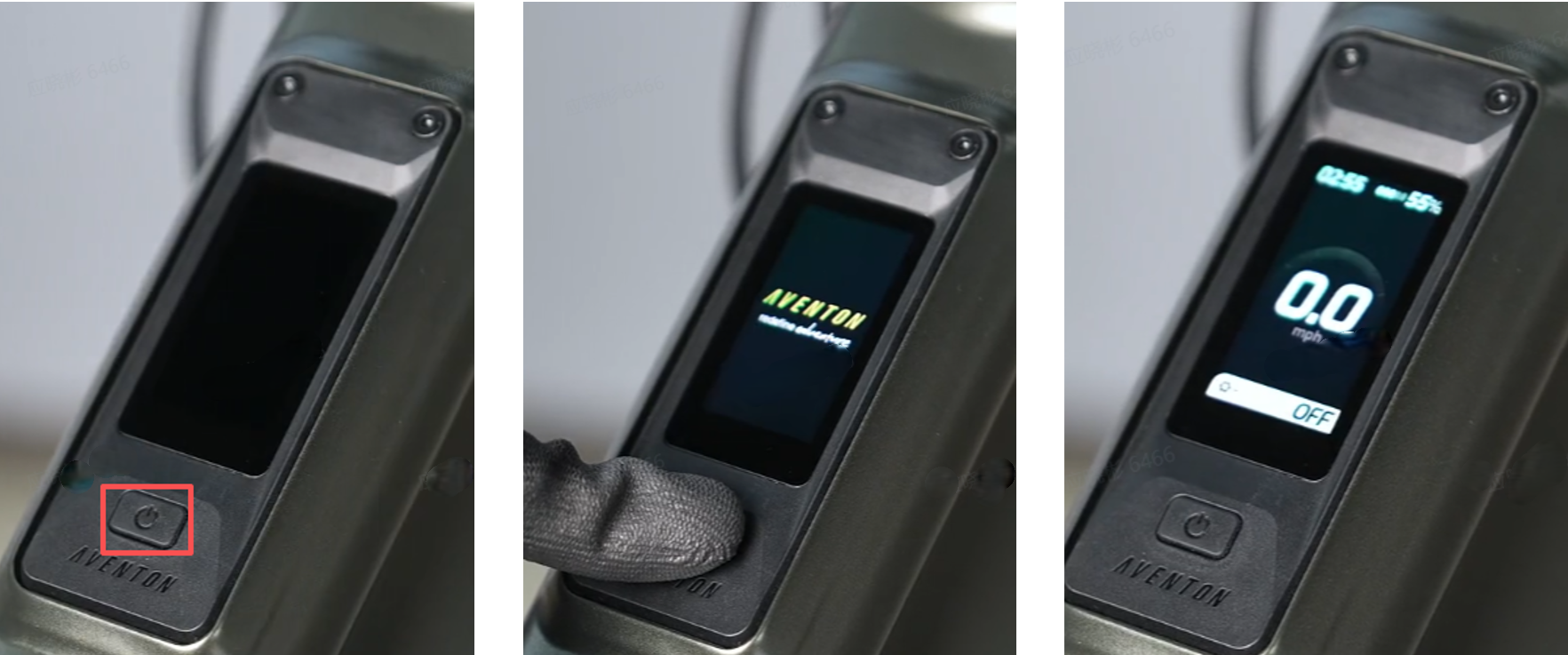

    1. Halte die Ein & Ausschalttaste gedrückt, um das E-Bike einzuschalten, und prüfe es auf ordnungsgemäße Funktion.
