Current Mittelmotor Installation

Ziel:
Installation des Current Mittelmotors.

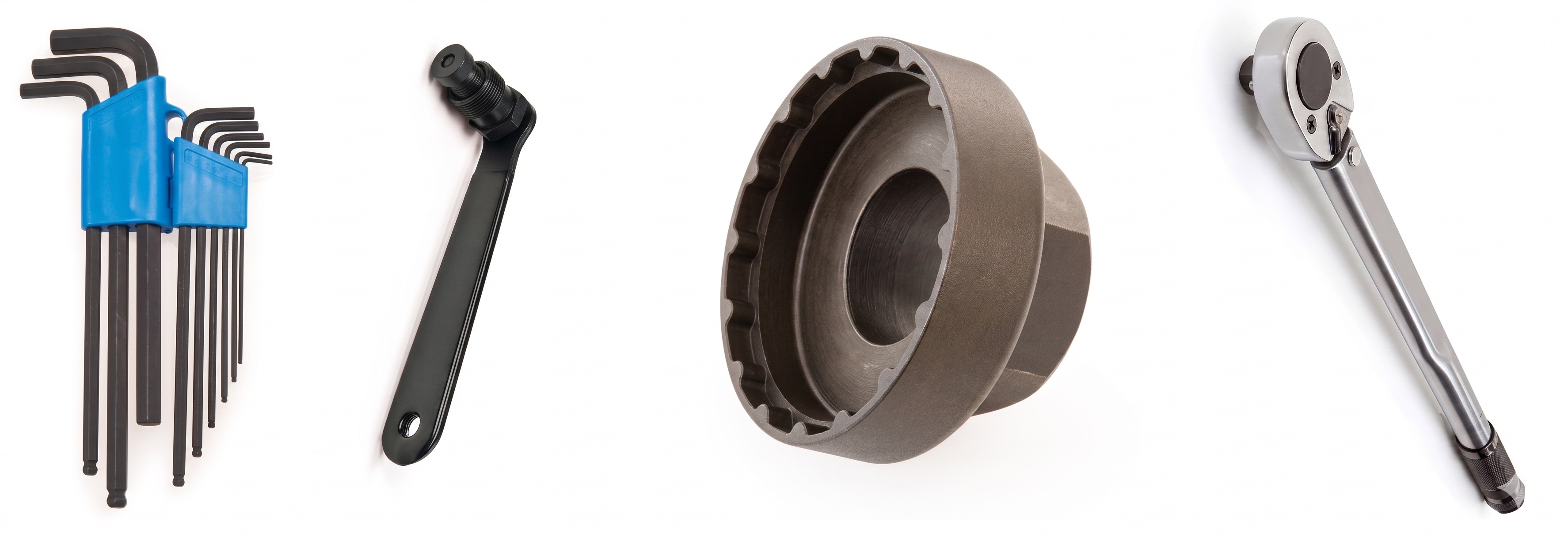

Benötigtes Werkzeug:

1. 2-mm-Innensechskantschlüssel
2. 3-mm-Innensechskantschlüssel
3. 4-mm-Innensechskantschlüssel
4. 5-mm-Innensechskantschlüssel
5. 8-mm-Innensechskantschlüssel
6. Kurbelabzieher (Park Tool CCP-44 oder ähnlich)
7. Lockring-Werkzeug für Außenverzahnung (TL-FC39 oder Park Tool LRT-2 oder ähnlich)
8. Drehmomentschlüssel

1. E-Bike ausschalten

   1. Stelle die Unterstützungsstufe auf „OFF“, pedaliere und schalte in den höchsten Gang bzw. auf das kleinste Ritzel.

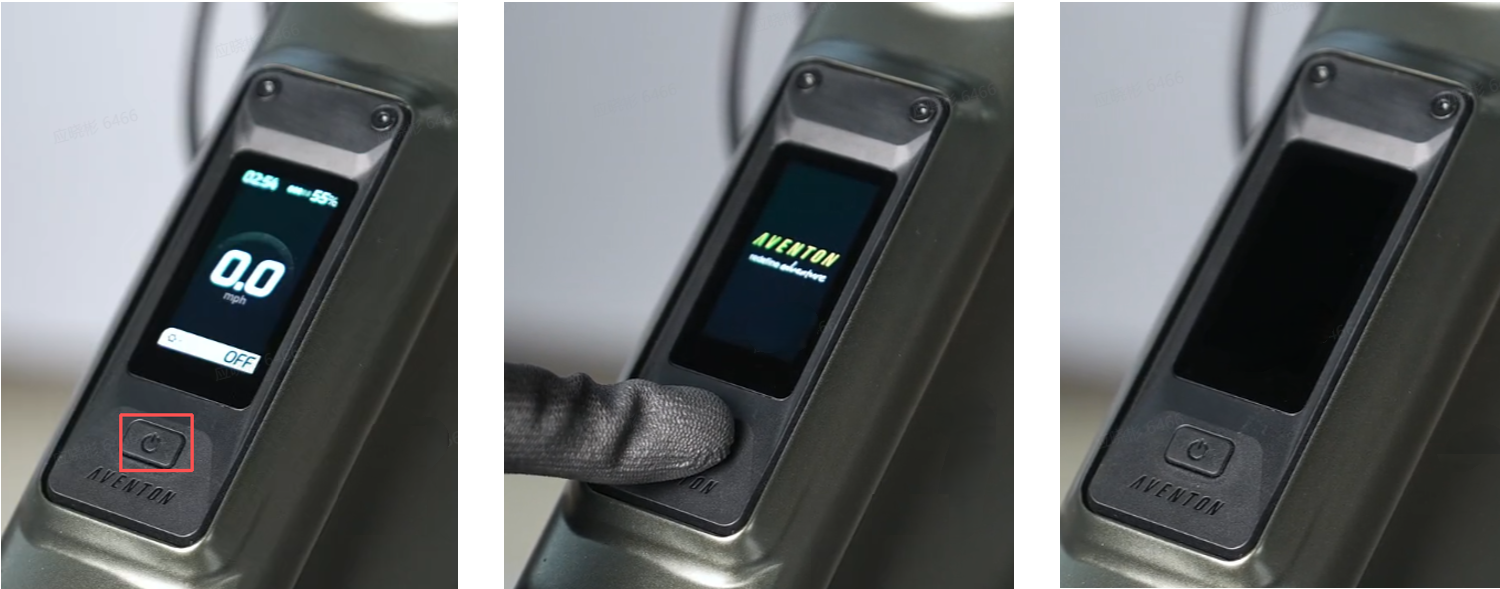

   2. Halte die Power-Taste gedrückt, um das E-Bike auszuschalten.



2. Untere Motorabdeckung öffnen

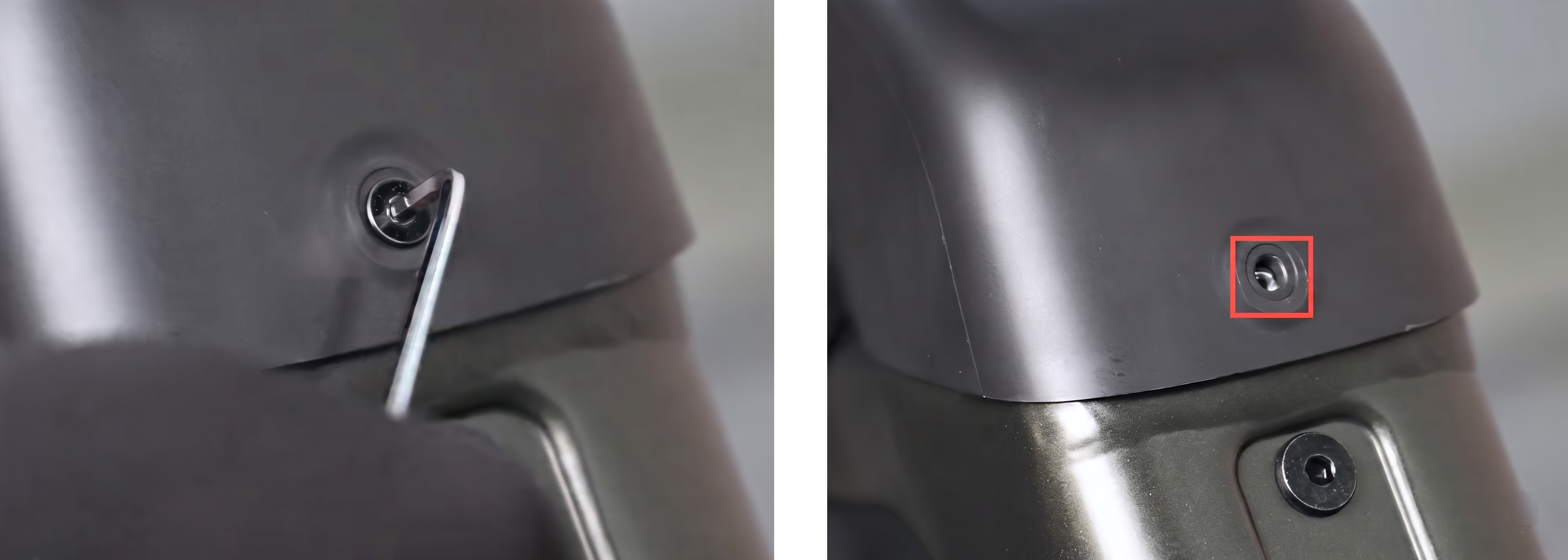

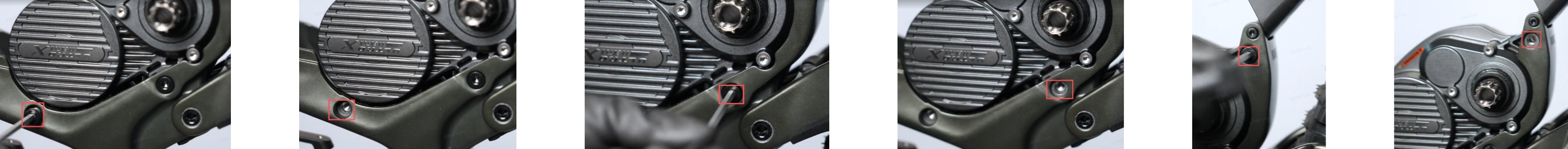

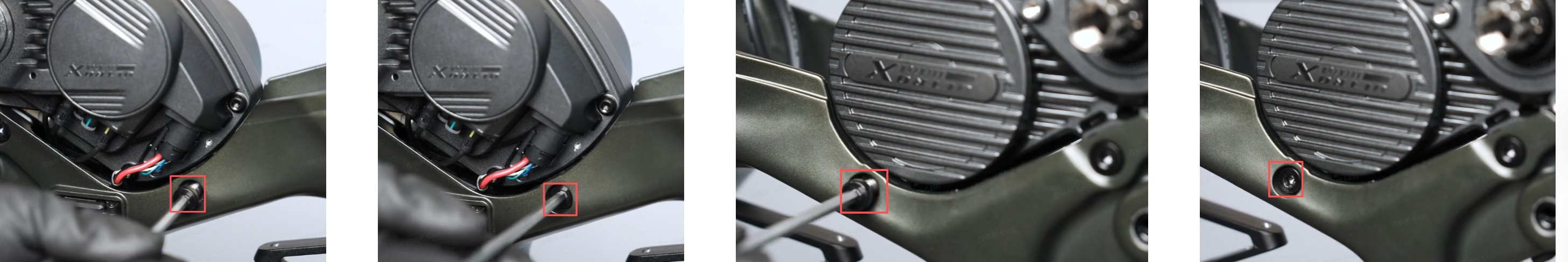

   1. Entferne mit einem 3-mm-Innensechskantschlüssel die mittlere Schraube der unteren Motorabdeckung. Klappe die untere Motorabdeckung auf.

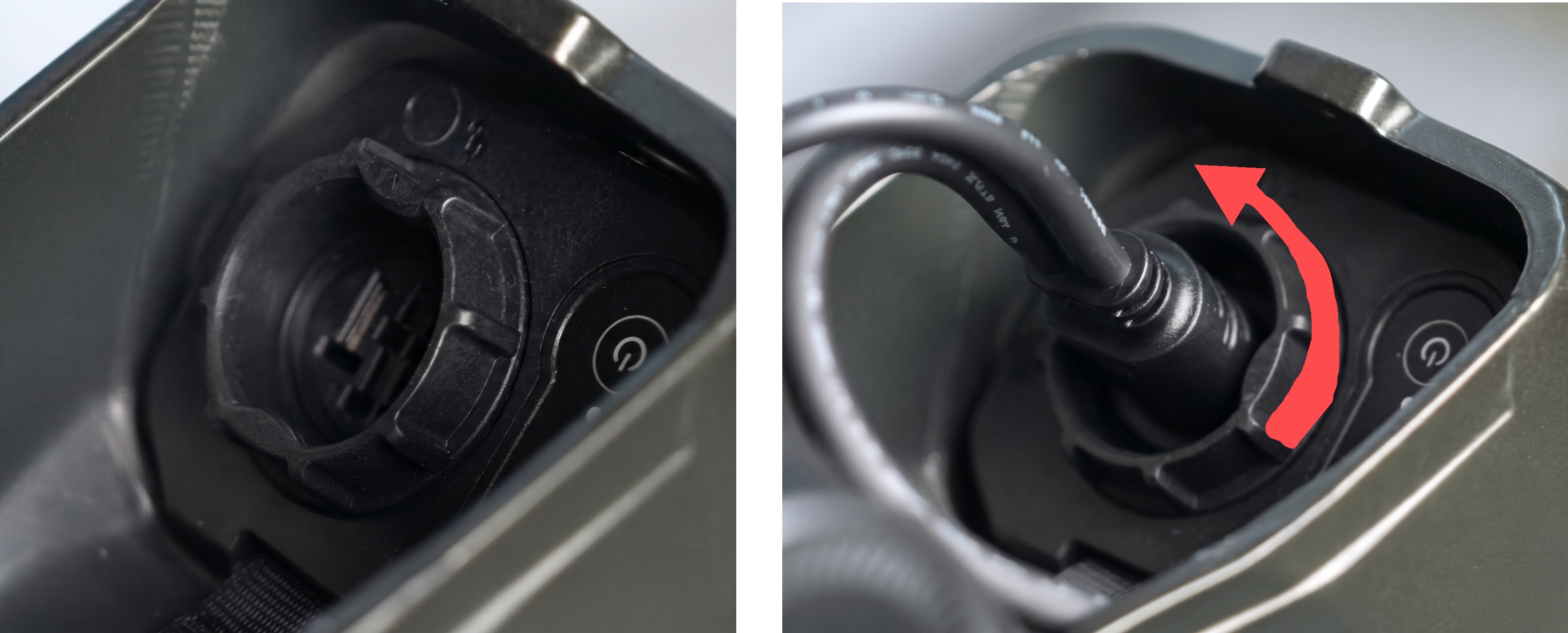

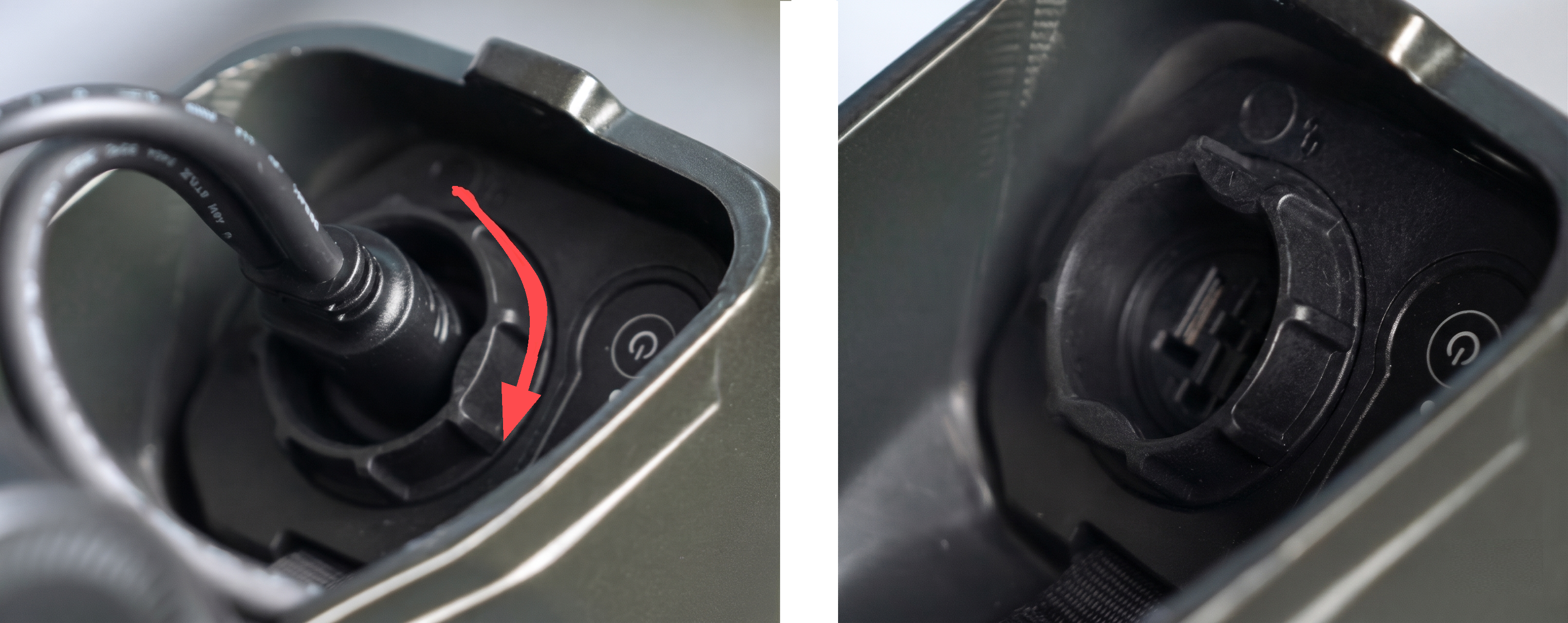

   2. Drehe die Verriegelung des Anschlusssteckers im Uhrzeigersinn und ziehe das Stromkabel vom E-Bike Akku ab.



3. Kurbelgarnitur entfernen

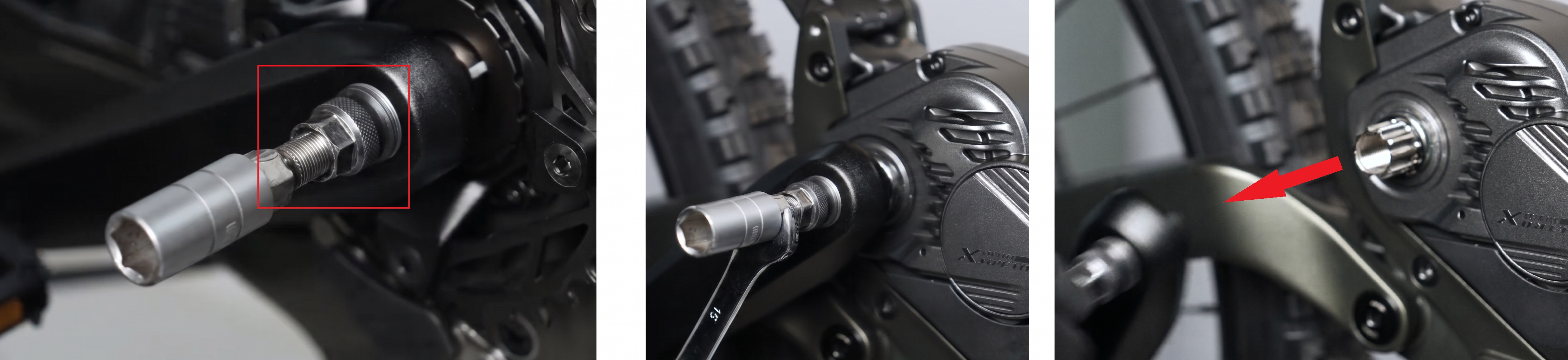

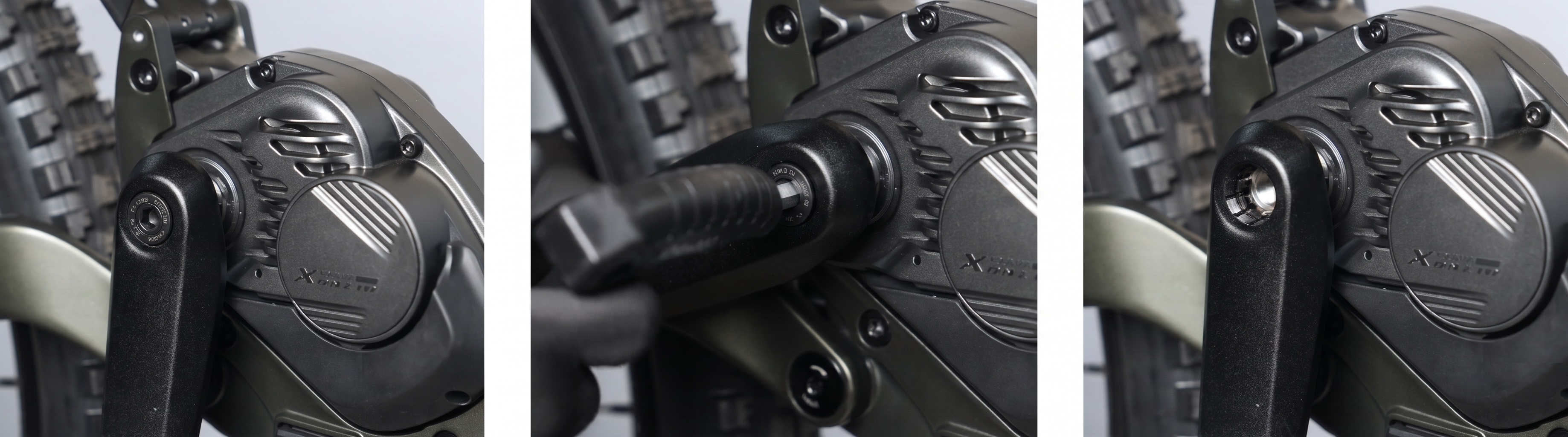

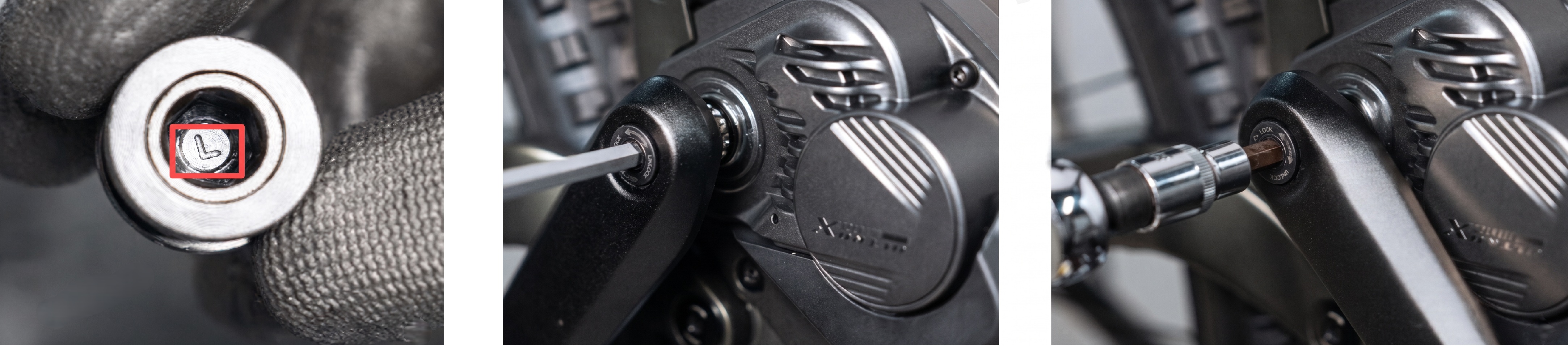

   1. Entferne die Kurbelschraube auf der Antriebsseite mit einem 8-mm-Innensechskantschlüssel, indem du sie gegen den Uhrzeigersinn drehst.

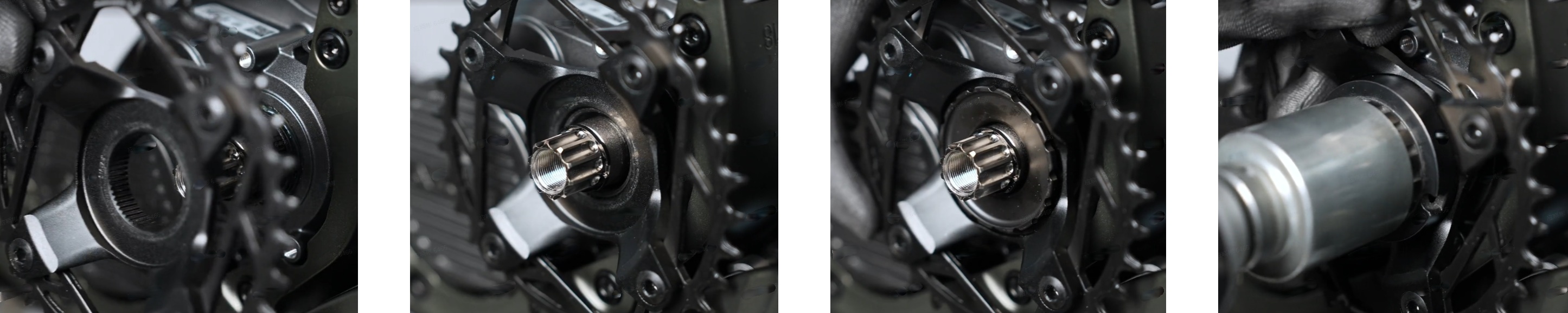

   2. Um den Kurbelarm zu entfernen, schraube den Kurbelabzieher in den Kurbelarm. Drehe den Kurbelabzieher bis zum Anschlag ein. Drehe dann den inneren Bolzen im Uhrzeigersinn, um die Kurbel von der Achse zu drücken.

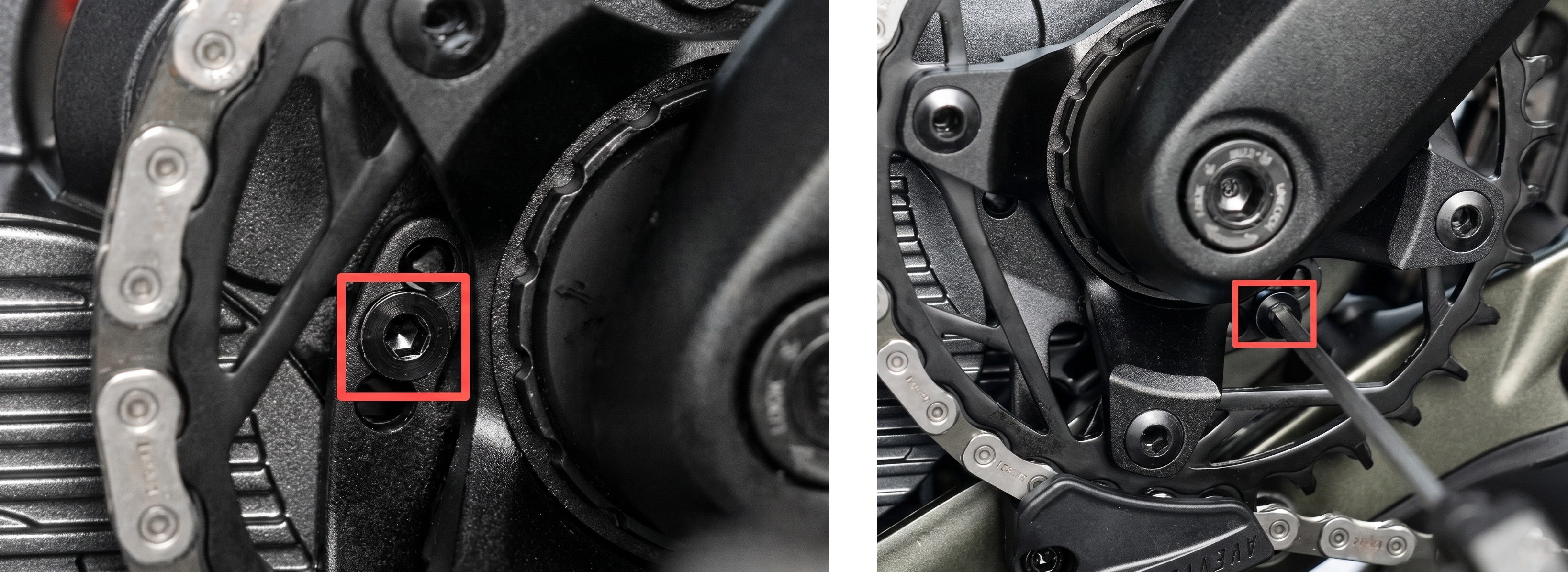

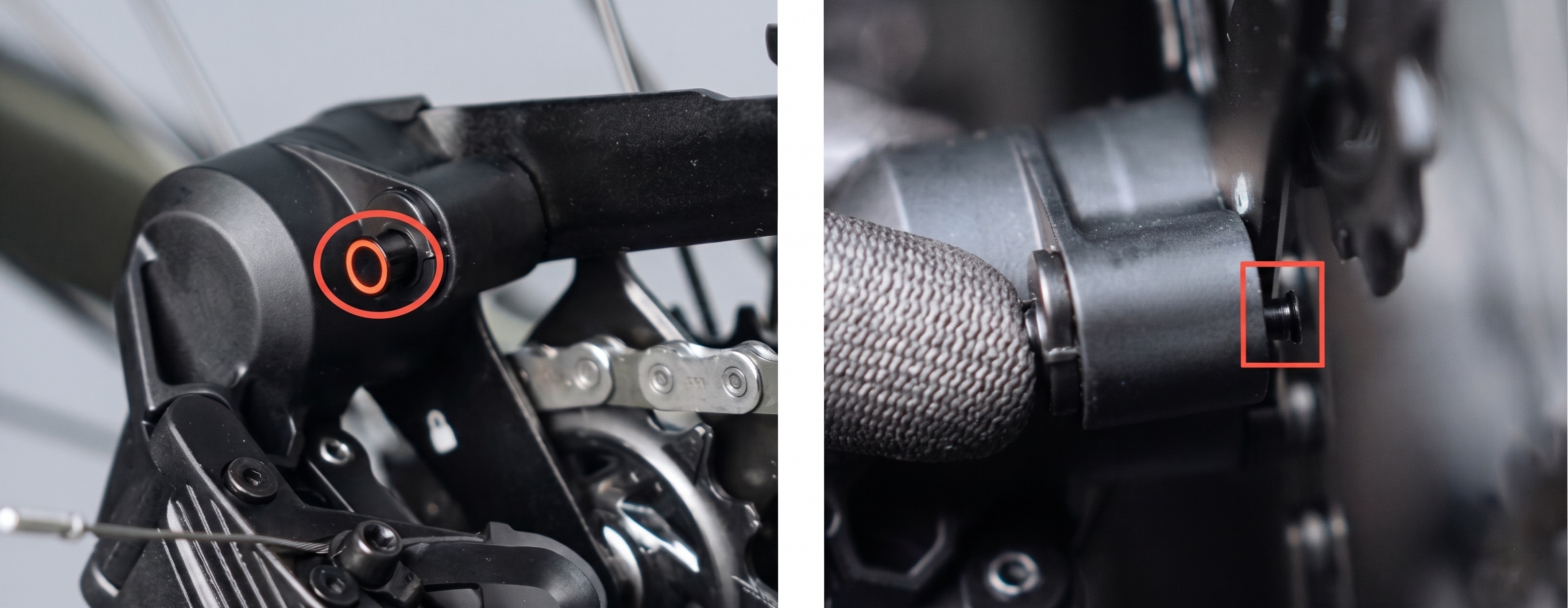

   3. Entferne mit einem 4-mm-Innensechskantschlüssel die zwei Schrauben, die die Kettenführung sichern. Entferne die Kettenführung.



4. Kettenblatt entfernen

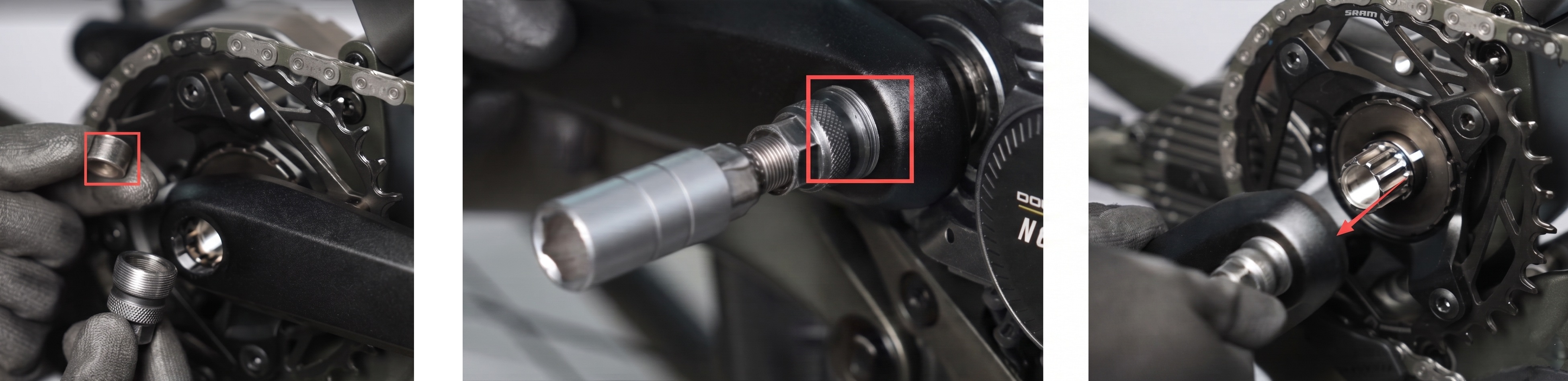

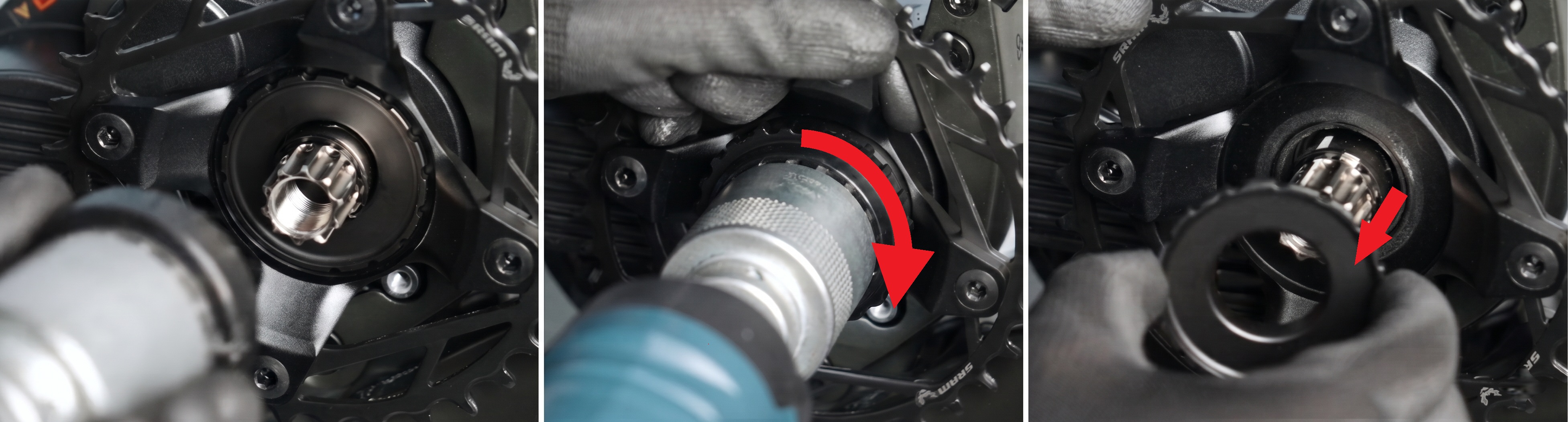

   1. Setze das Werkzeug am Lockring an. Drehe den Lockring zum Lösen im Uhrzeigersinn (Linksgewinde).

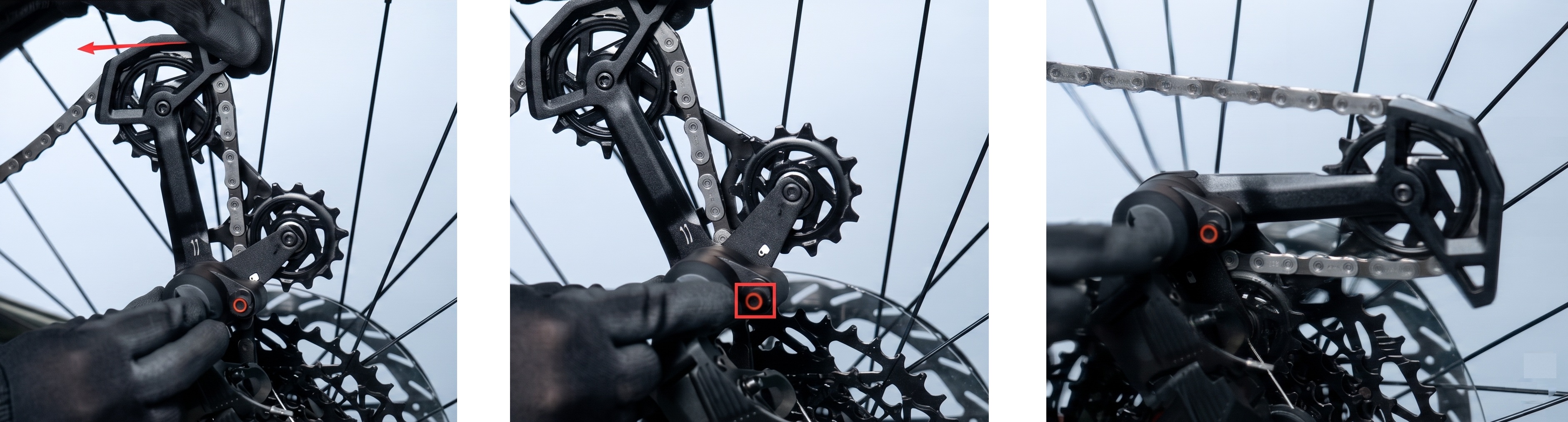

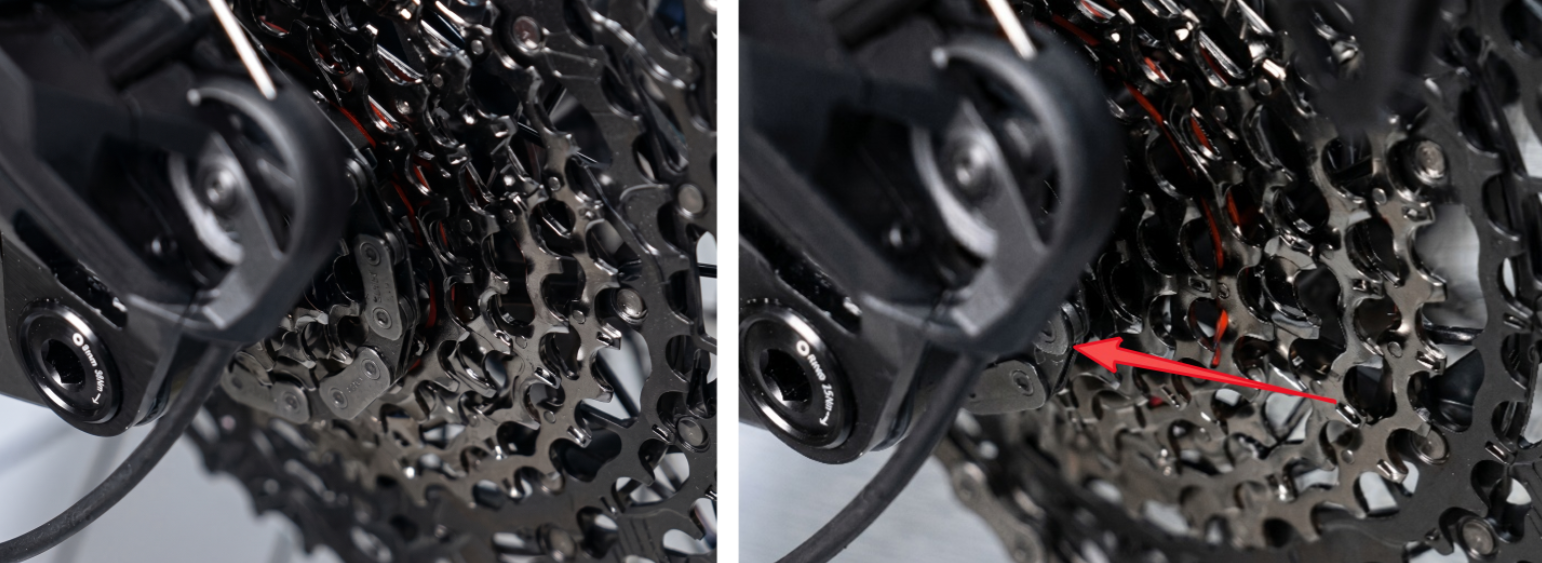

   2. Drücke den Käfig vom Schaltwerk nach vorne und nimm die Spannung von der Kette.

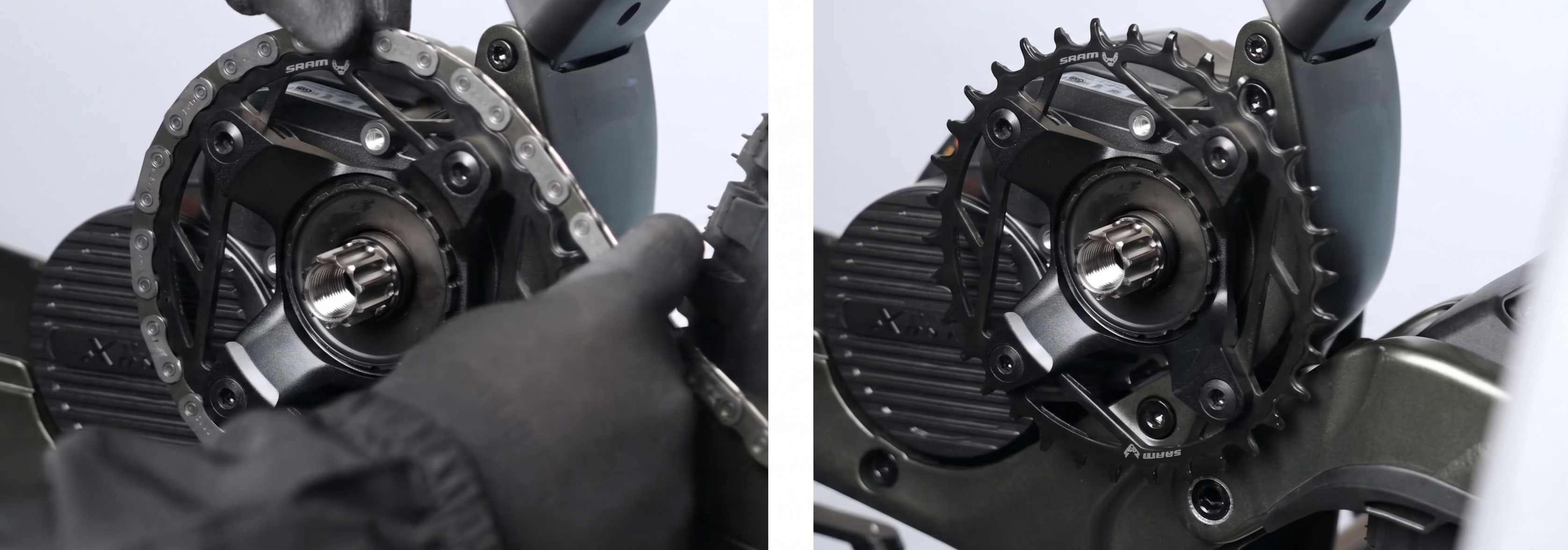

   3. Nimm die Kette vom Kettenblatt ab.

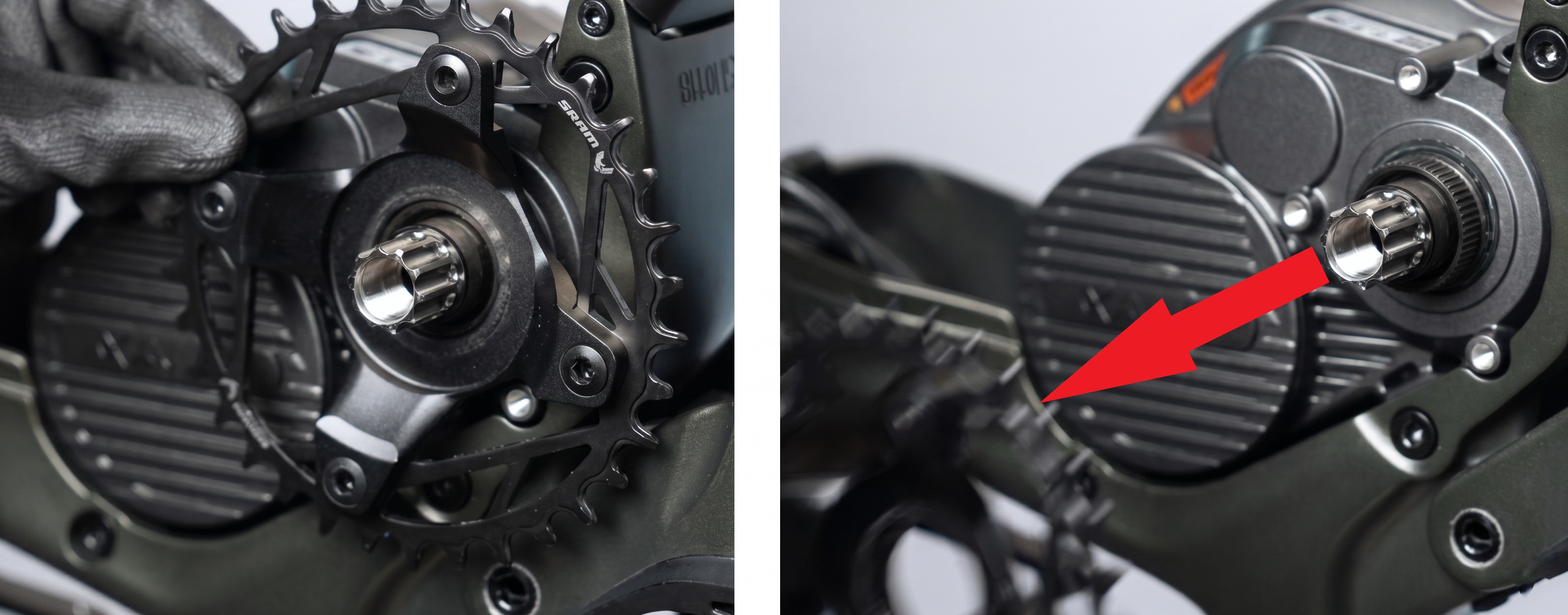

   4. Entferne das Kettenblatt.



   5. Entferne die Kurbelschraube auf der Nicht-Antriebsseite (Linksgewinde = Uhrzeigersinn).



   6. Wiederhole die Kurbelentfernung auf der Nicht-Antriebsseite.



5. Seitliche Motorabdeckung entfernen

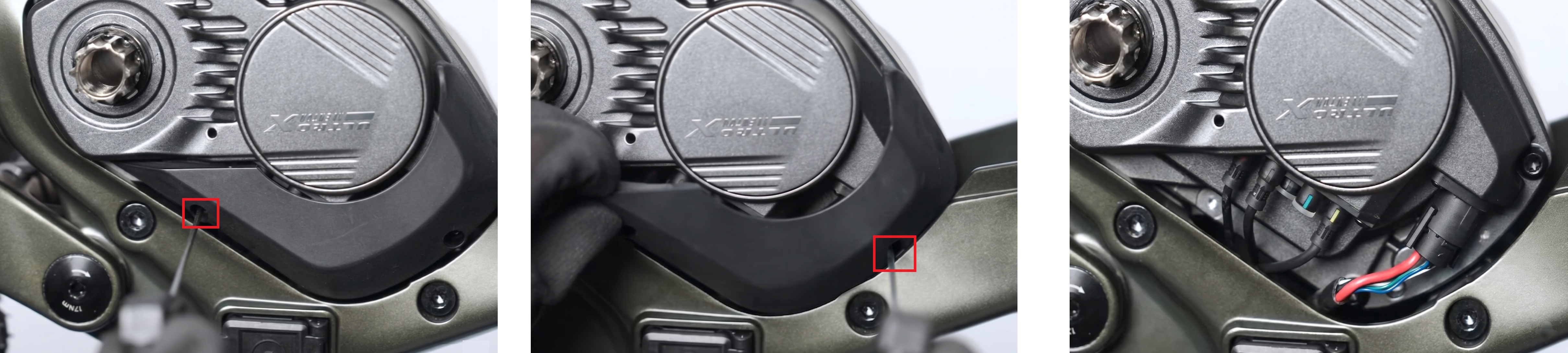

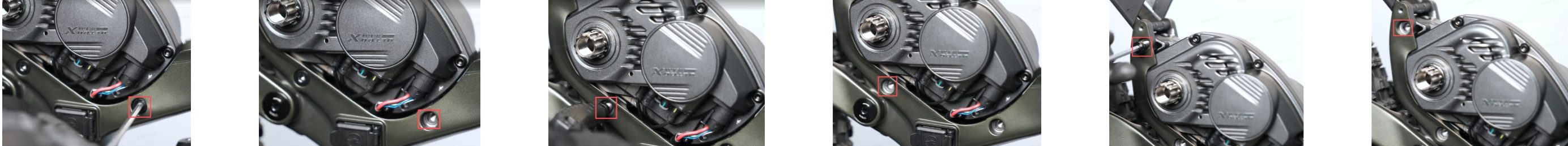

   1. Entferne mit einem 2-mm-Innensechskantschlüssel die zwei Schrauben und die Abdeckung.



6. Mittelmotor entfernen

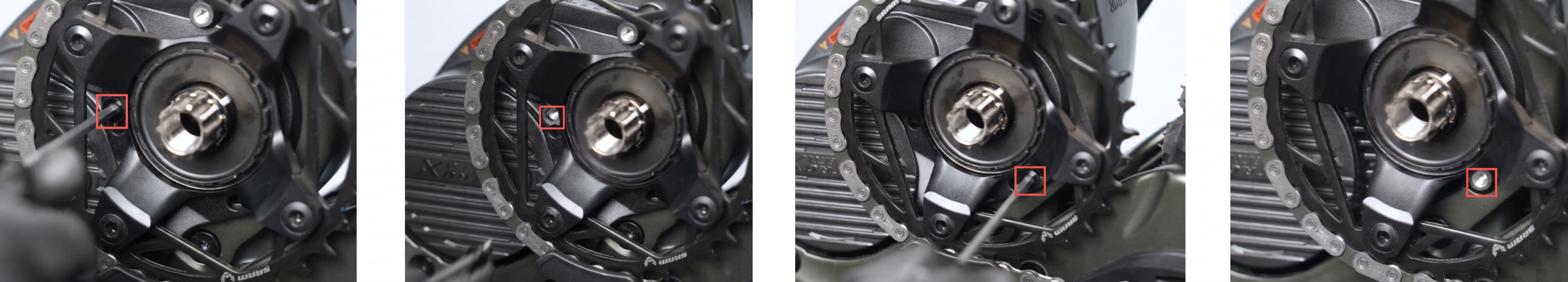

   1. Löse die 6 Motorbefestigungsschrauben.

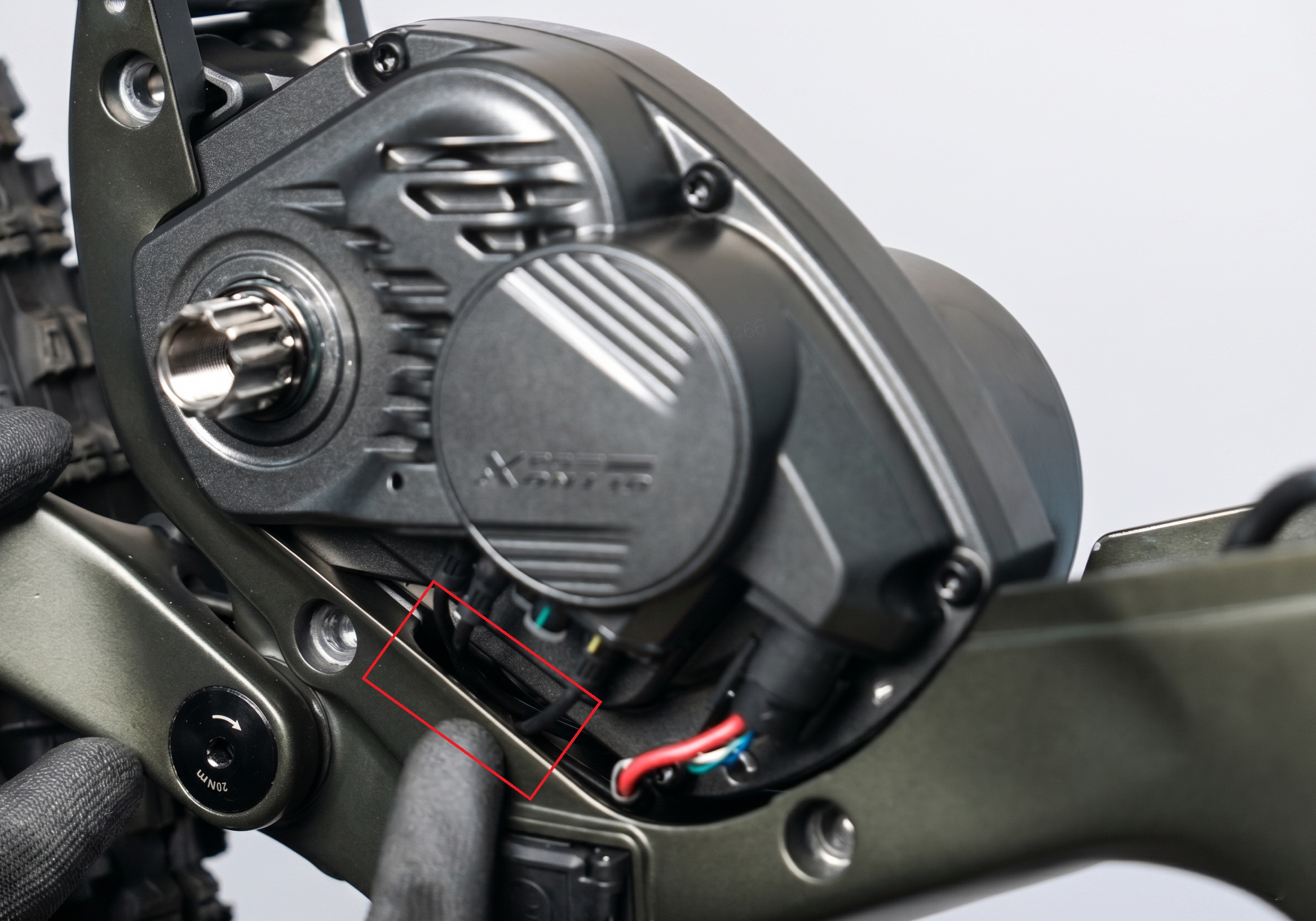

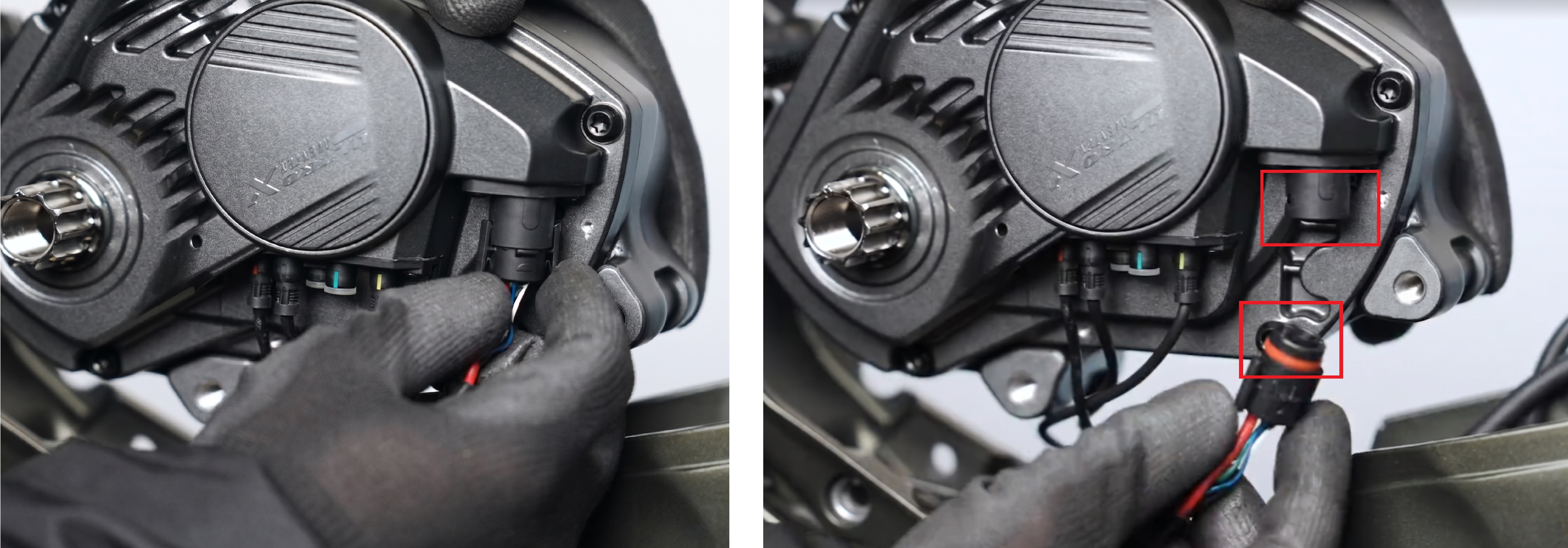

   2. Hebe den Motor vorsichtig heraus und trenne den Hauptanschlussstecker.

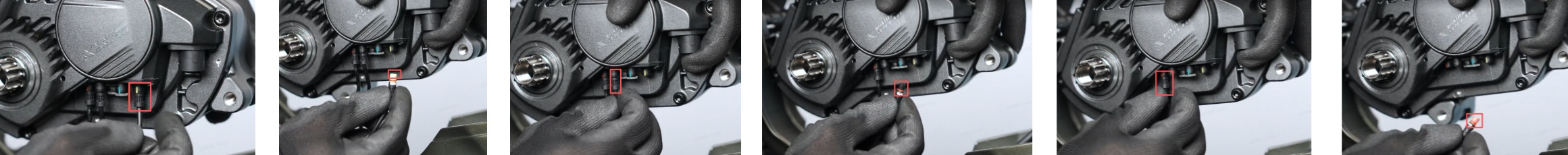

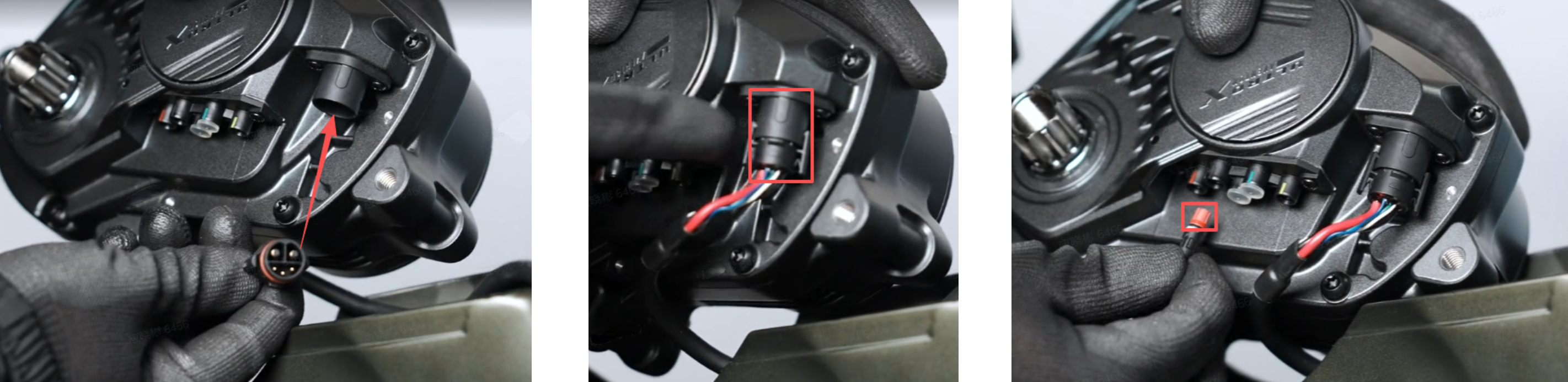

   3. Trenne die drei Rundstecker und nimm den Motor heraus.



7. Mittelmotor austauschen



8. Mittelmotor installieren

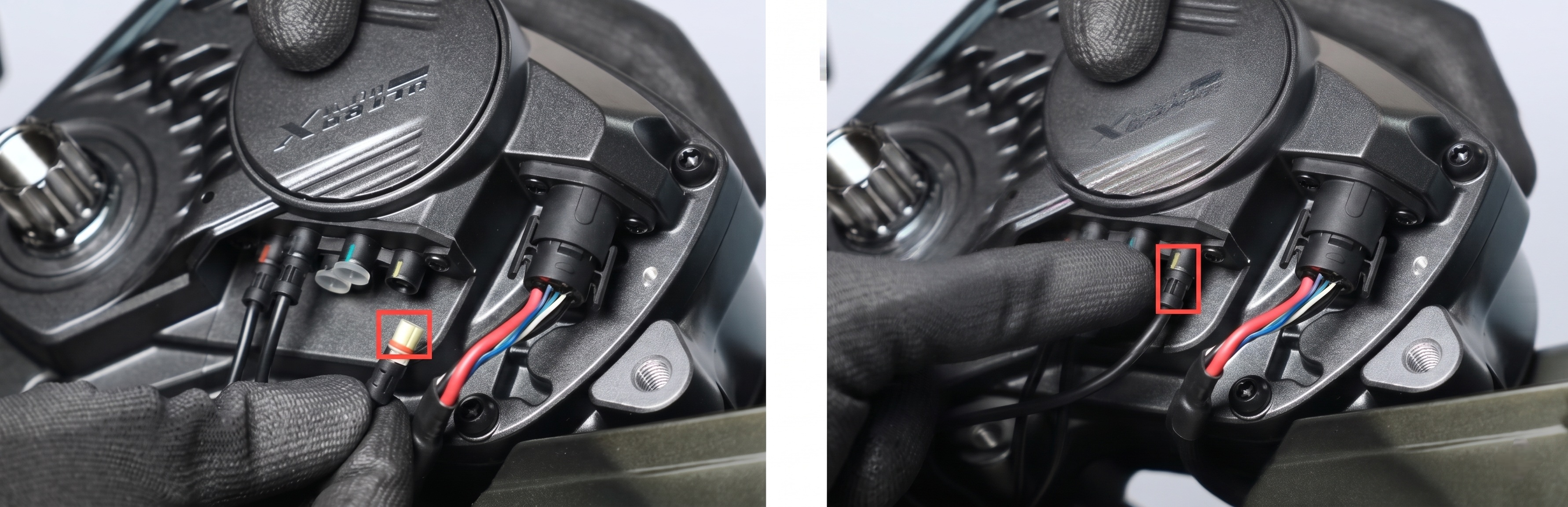

   1. Schließe die Kabel farbgerecht wieder an.

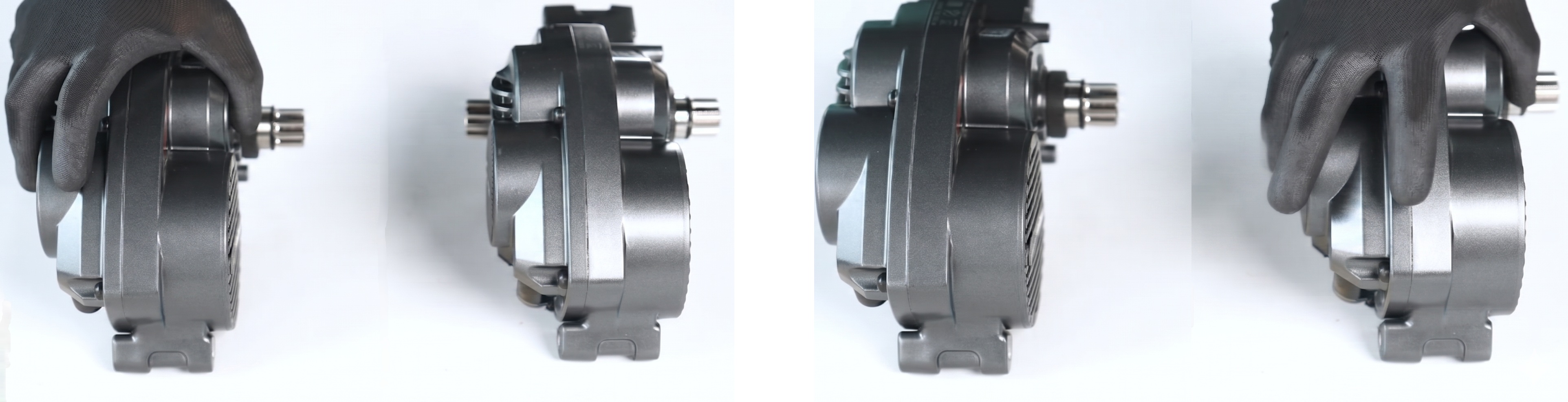

   2. Führe den Motor zurück in den Rahmen.



   3. Setze die 6 Schrauben wieder ein (25 Nm).

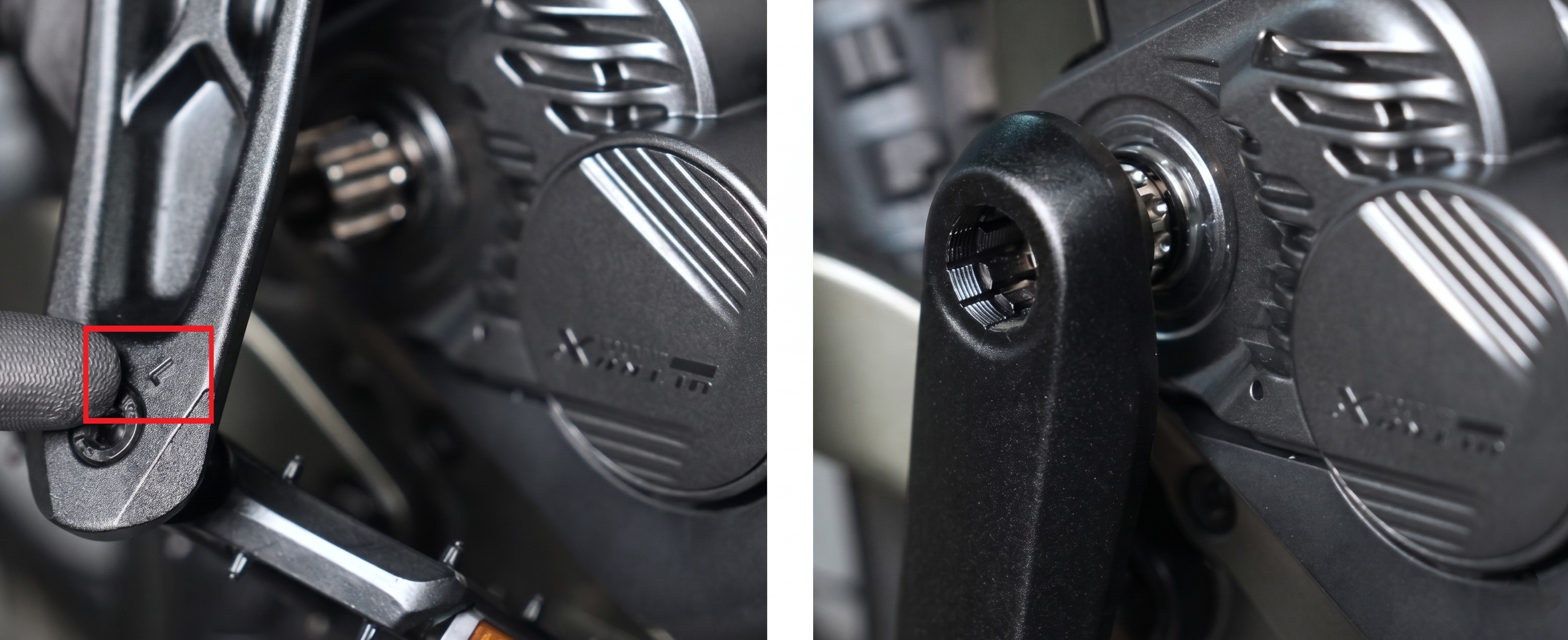

9. Linken Kurbelarm installieren

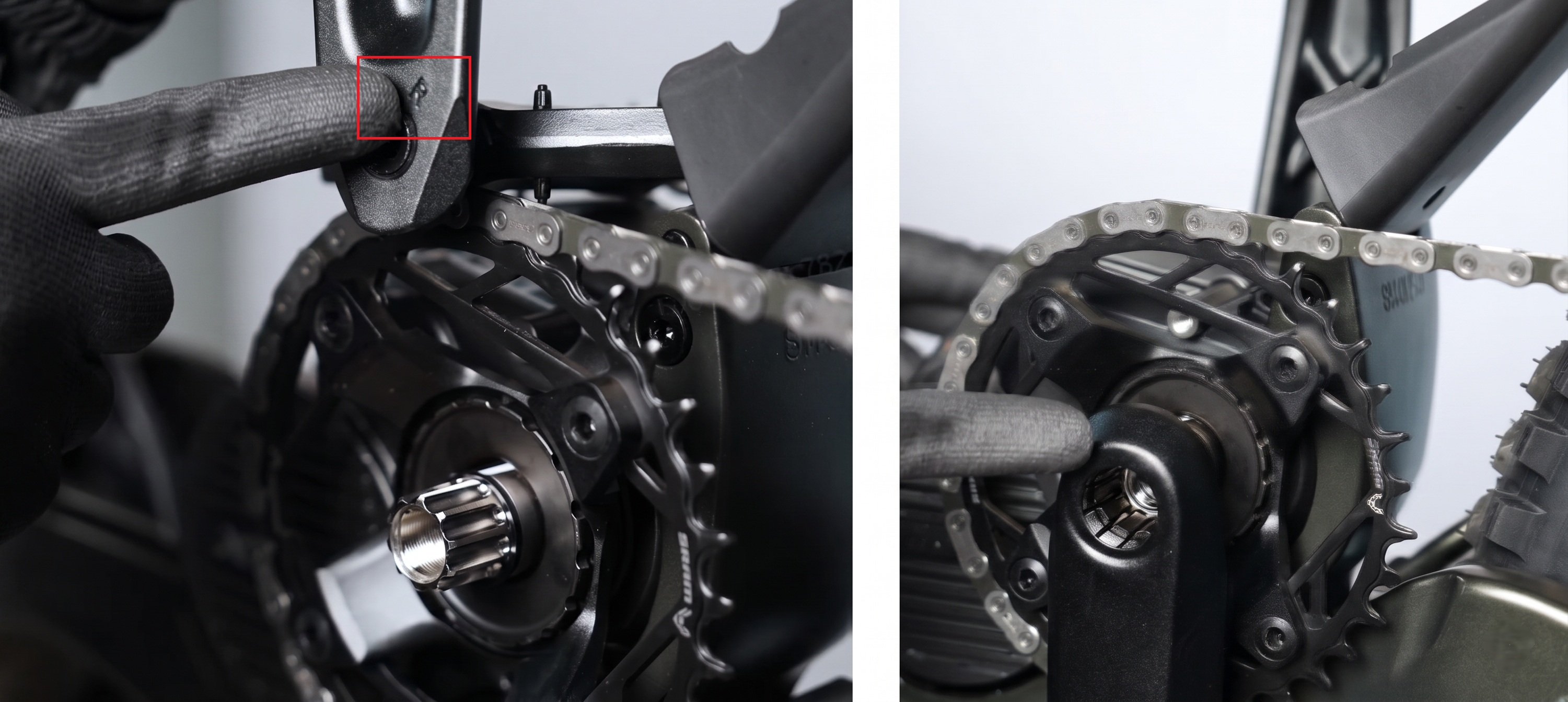

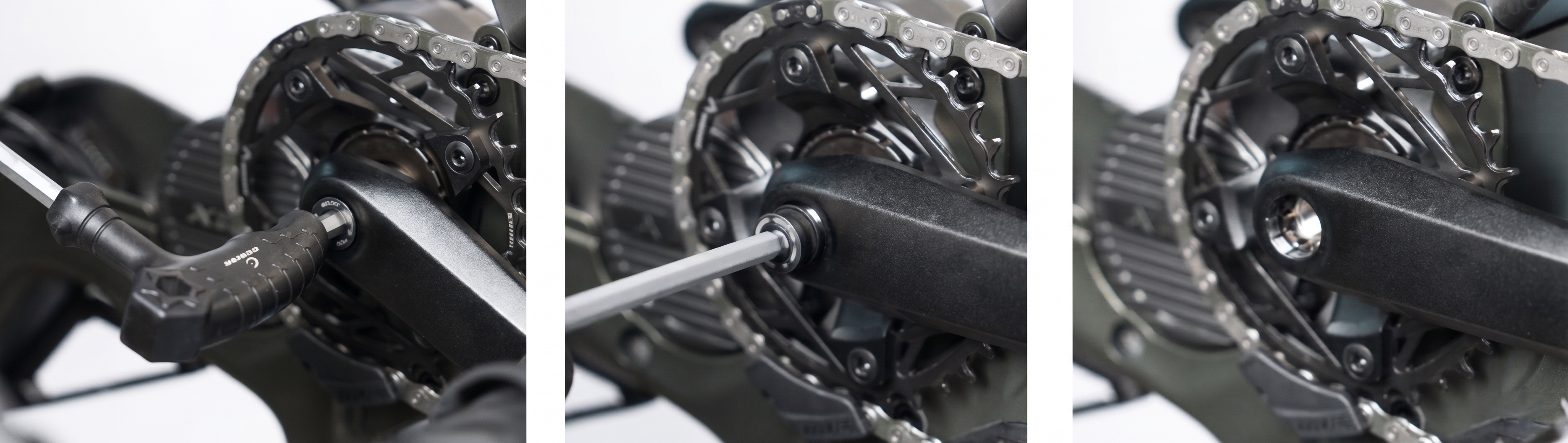

   1. Installiere den linken Kurbelarm (Markierung „L“).



   2. Ziehe die Schraube fest (Linksgewinde, 45–50 Nm).



10. Kettenblatt installieren

    1. Installiere Kettenblatt und Lockring (Linksgewinde, 30–35 Nm).



    2. Lege die Kette wieder auf.



11. Rechten Kurbelarm installieren

    1. Installiere den rechten Kurbelarm (Markierung „R“, 180° versetzt).



    2. Schließe den Akku wieder an.



12. Abschluss

    1. Bringe die Abdeckungen und Kettenführung wieder an.

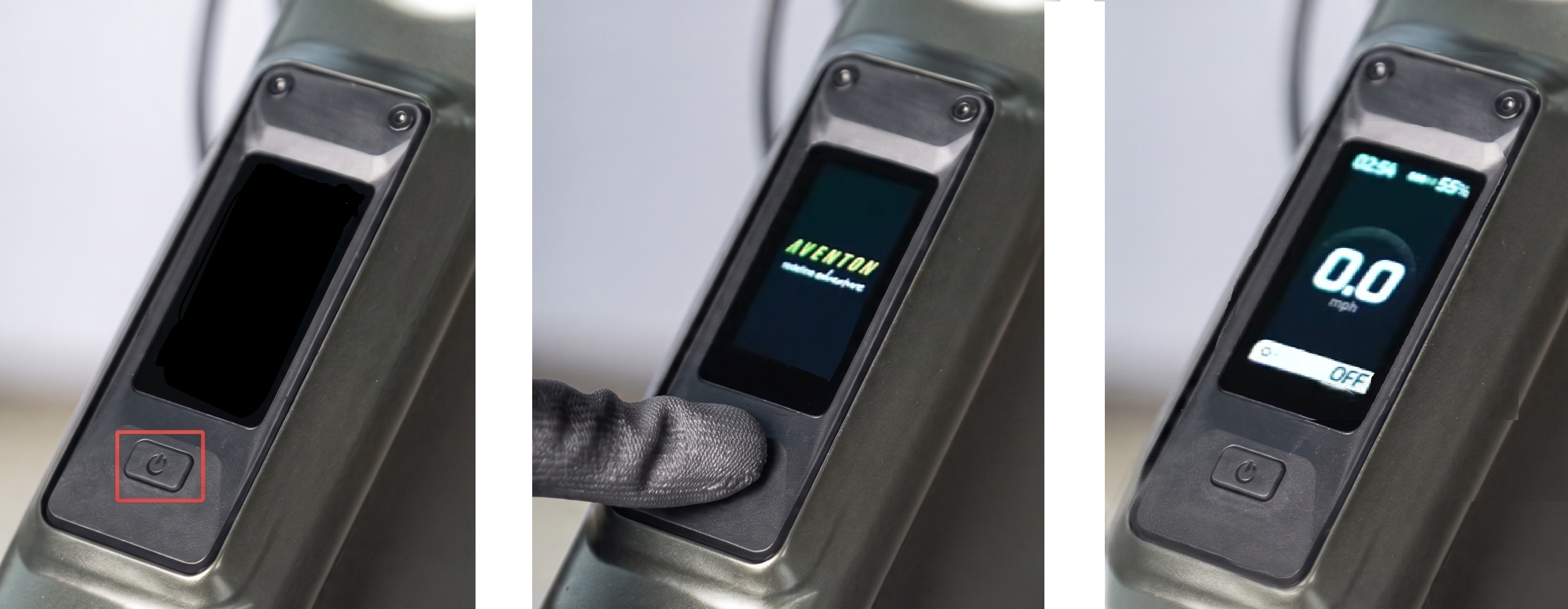

    2. E-Bike einschalten und prüfen.
