Ziel:
Installation des aktuellen Hinterbaudämpfers am Current.

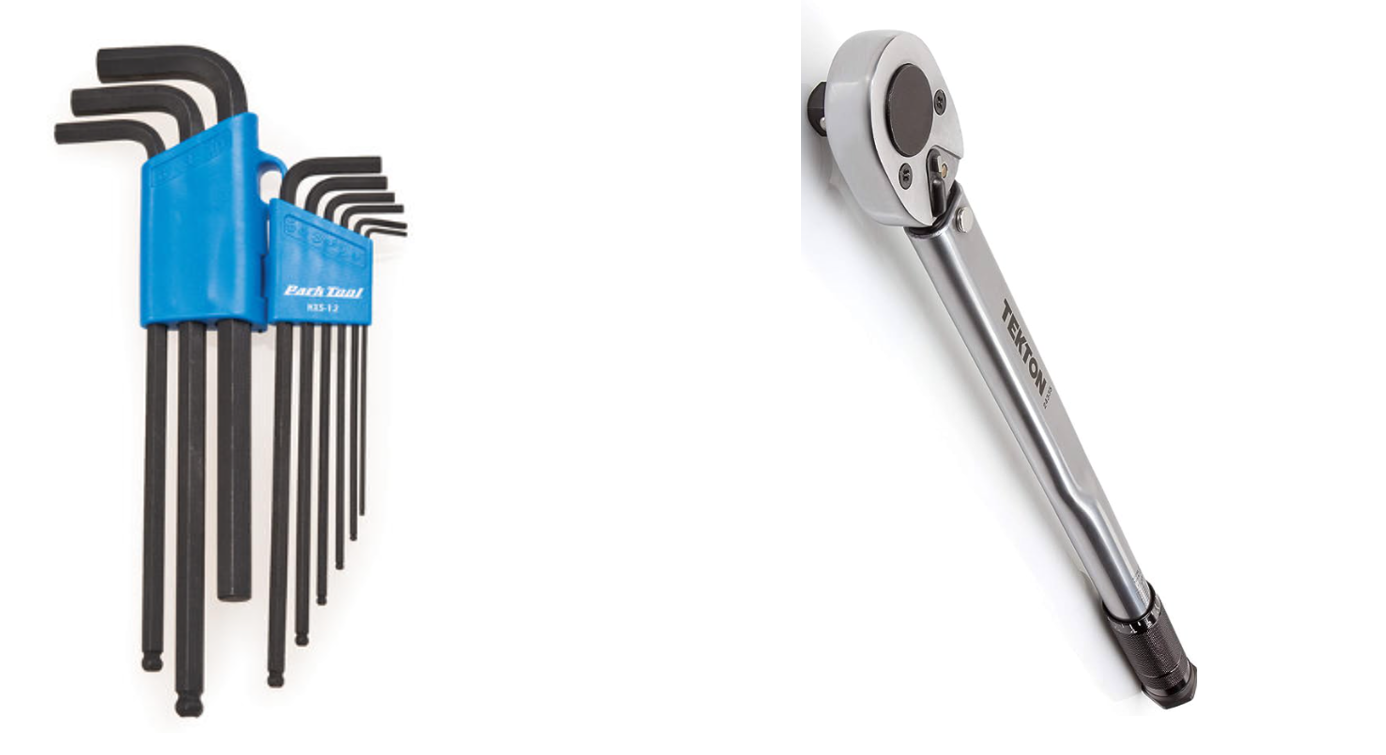

Benötigtes Werkzeug:
4-mm-Innensechskantschlüssel (6-mm-Innensechskantschlüssel)
Drehmomentschlüssel
Schaumstoffblock oder Handtuch
Den Hinterbaudämpfer entfernen

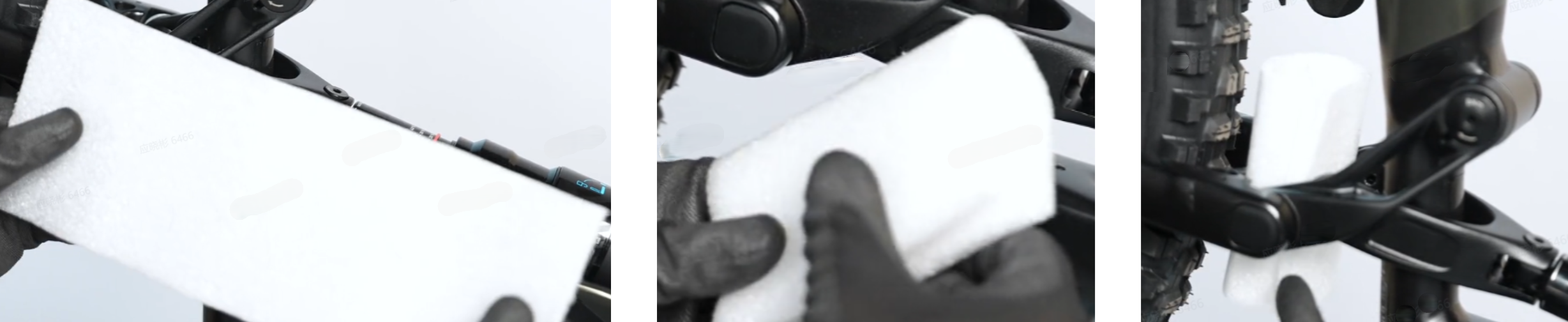

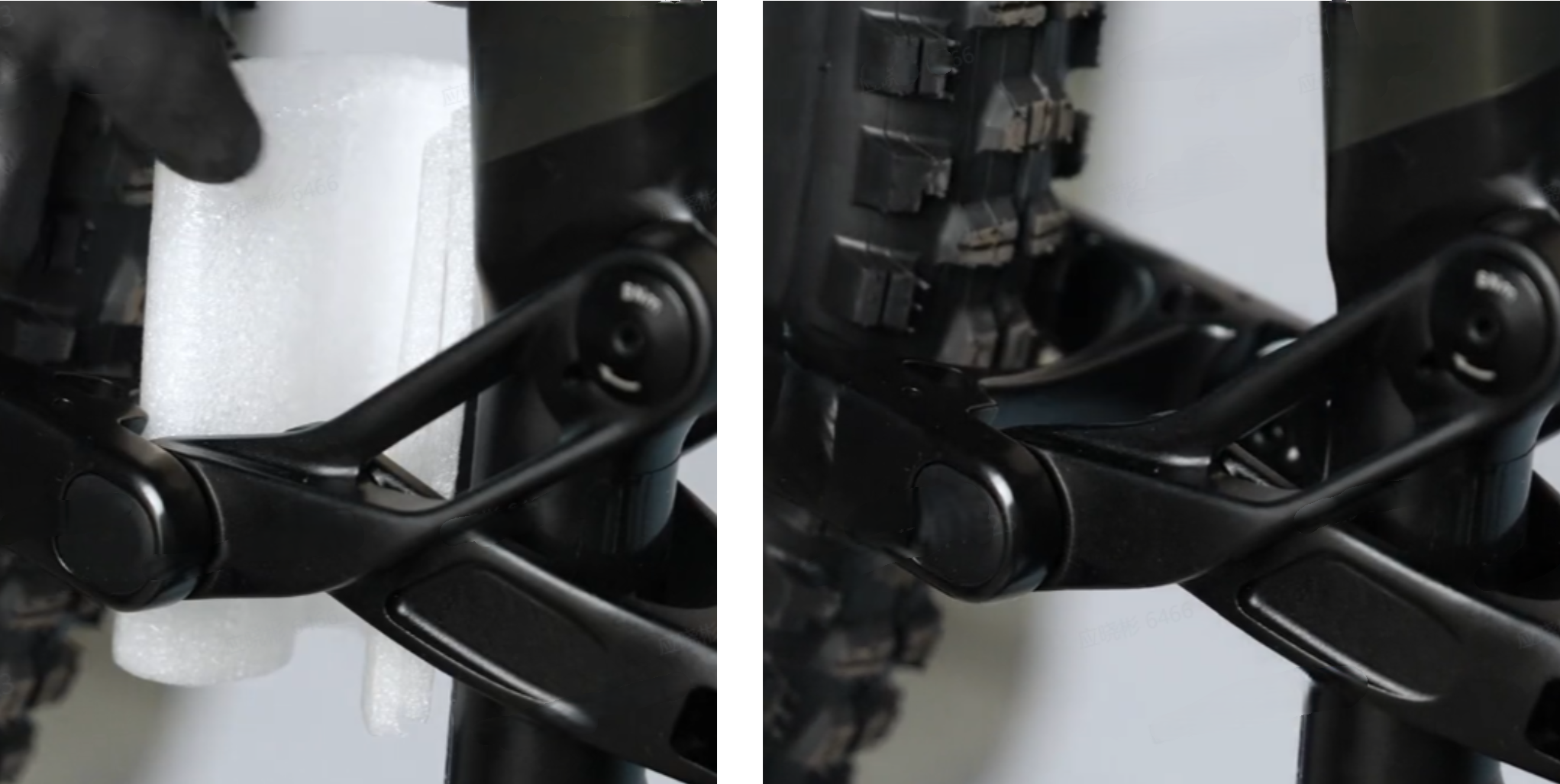

Platziere ein Stück Pappe oder ein Werkstatthandtuch zwischen der oberen Umlenkung und dem Sitzrohr des Rahmens, während das E-Bike auf dem Kopf steht oder sich in einem Montageständer befindet.

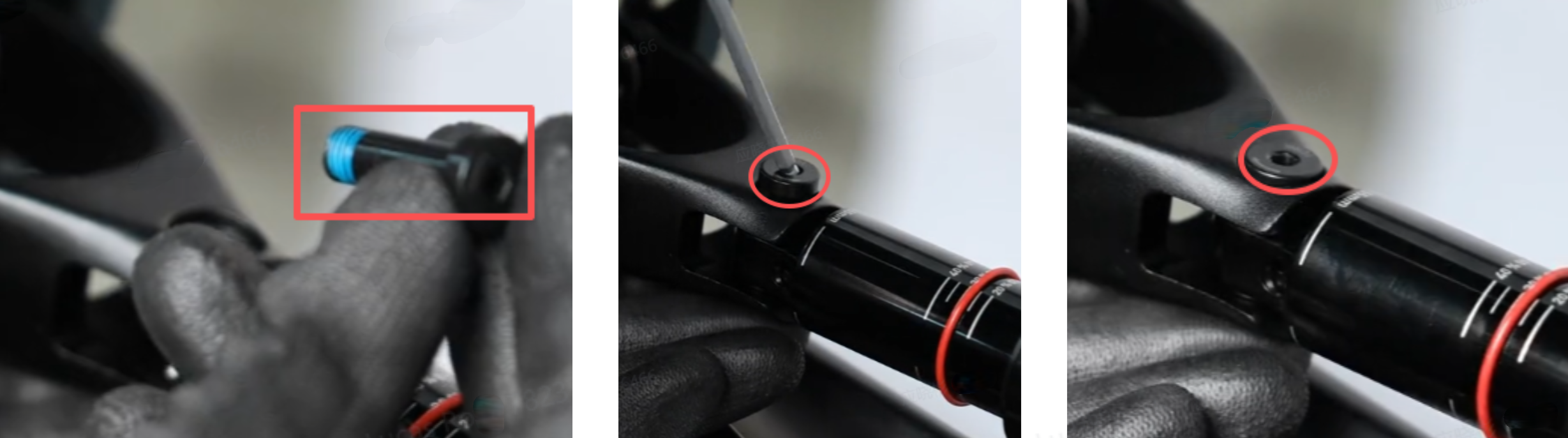

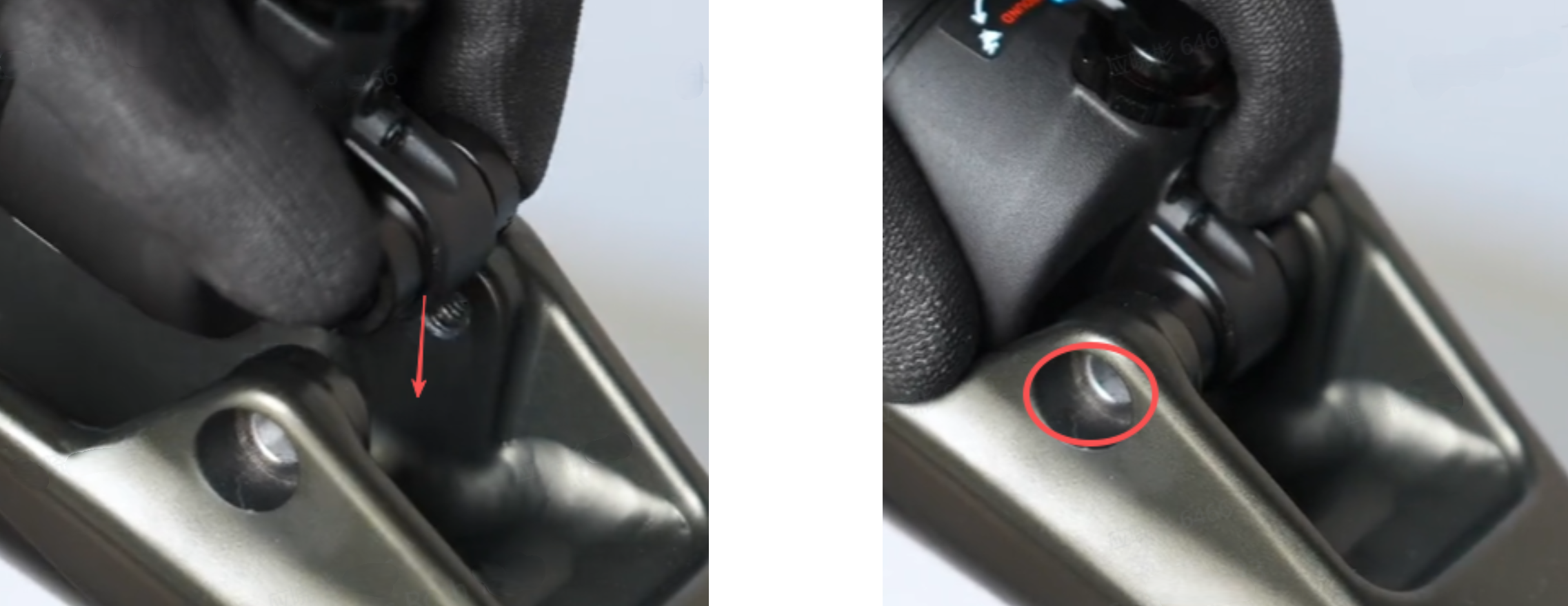

Benutze einen 4-mm-Innensechskantschlüssel, um die obere Dämpferbefestigungsschraube zu lösen und zu entfernen. Hinweis: Bei einigen Varianten wird für die obere Schraube ein 6-mm-Innensechskantschlüssel benötigt.

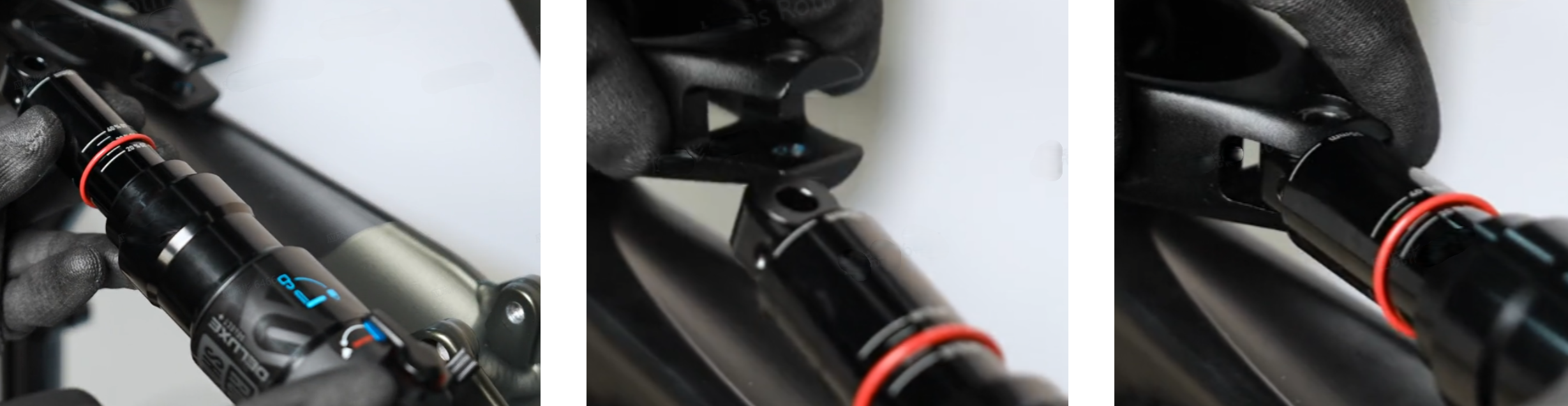

Hebe das obere Ende des Dämpfers aus dem Rahmen und entferne die Buchsen.

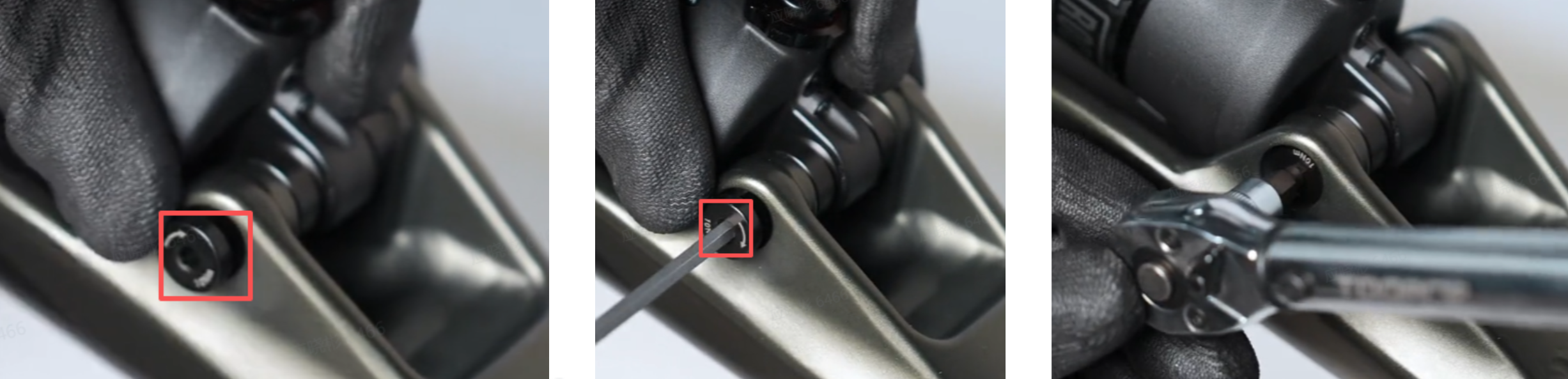

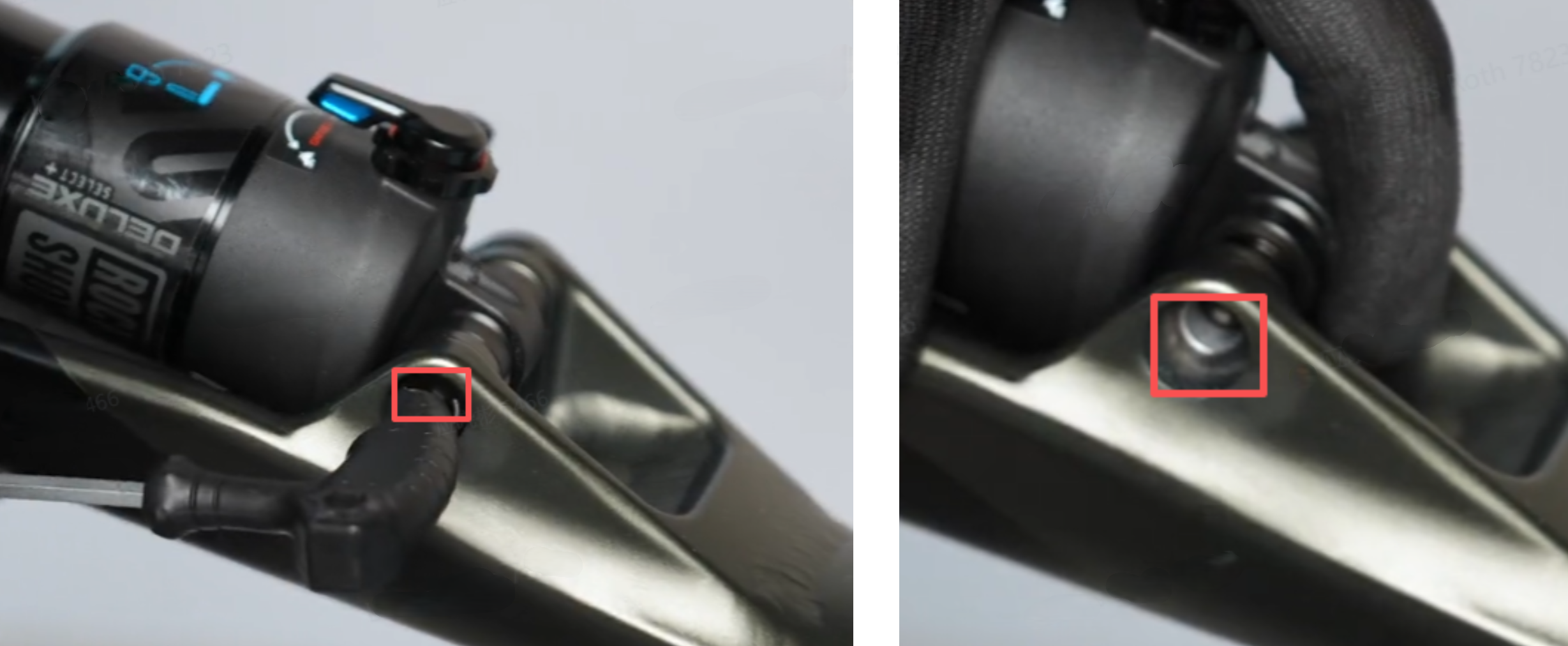

Benutze einen 4-mm-Innensechskantschlüssel, um die untere Dämpferbefestigungsschraube zu lösen und zu entfernen.

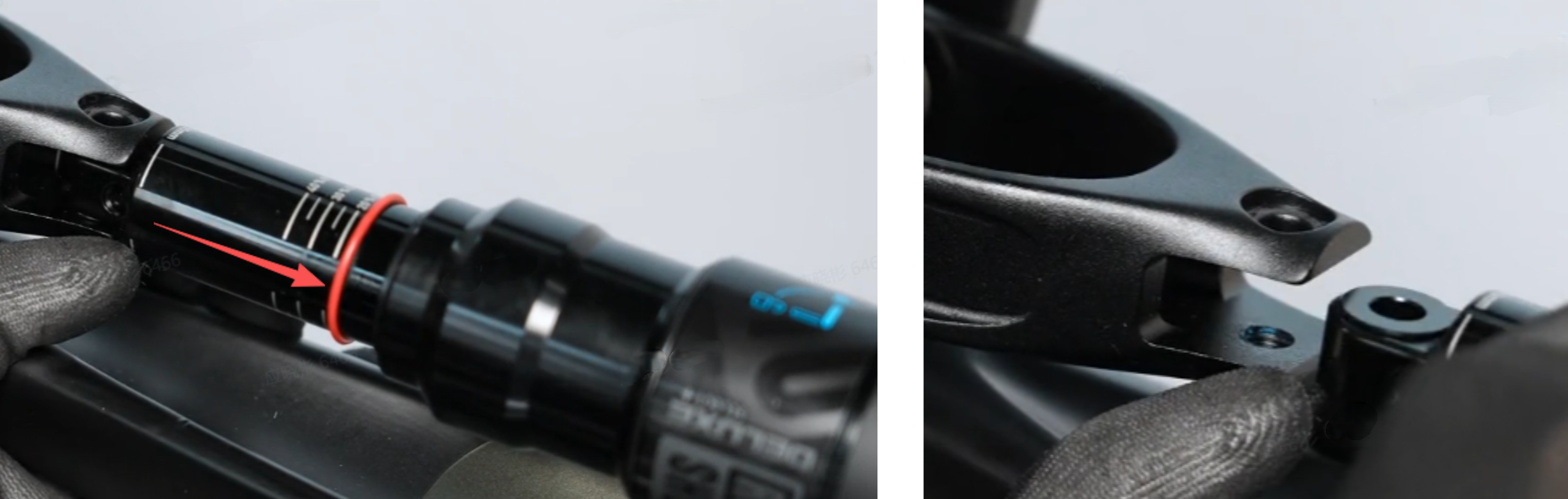

Entferne den Dämpfer aus der Umlenkung und tausche den Hinterbaudämpfer aus.
Den Hinterbaudämpfer austauschen

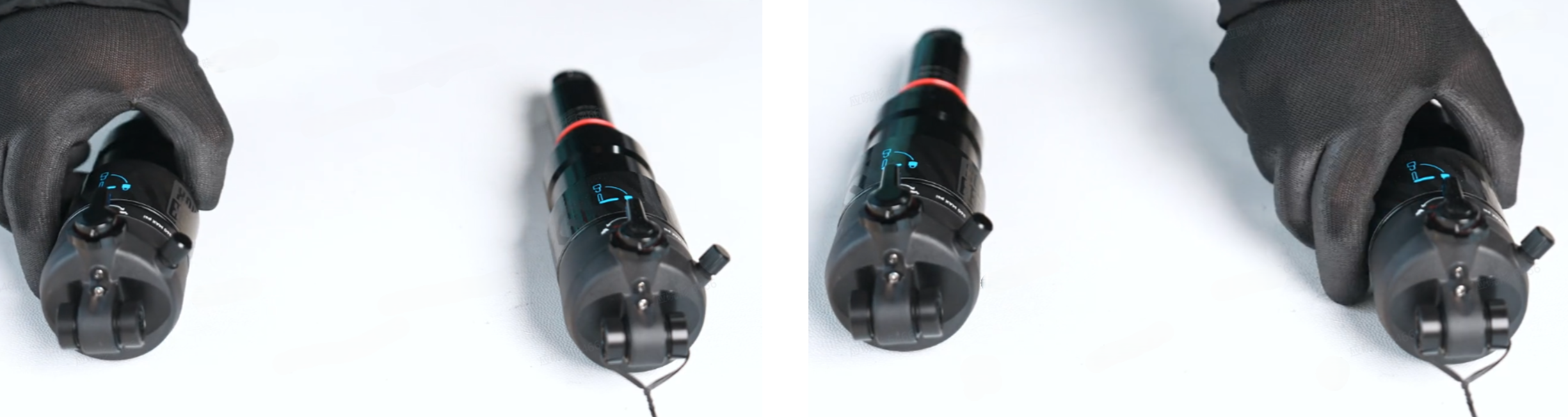

Führe in diesem Schritt entweder einen Service am Dämpfer durch oder stelle bei einem Austausch sicher, dass der neue Dämpfer kompatibel ist und über denselben Federweg sowie dieselben Spezifikationen verfügt.
Den Hinterbaudämpfer installieren
Installiere den neuen Dämpfer wie abgebildet zuerst in die Umlenkung und setze die untere Dämpferbefestigungsschraube wieder ein.
Benutze einen 4-mm-Innensechskantschlüssel, um die Schraube handfest anzuziehen.

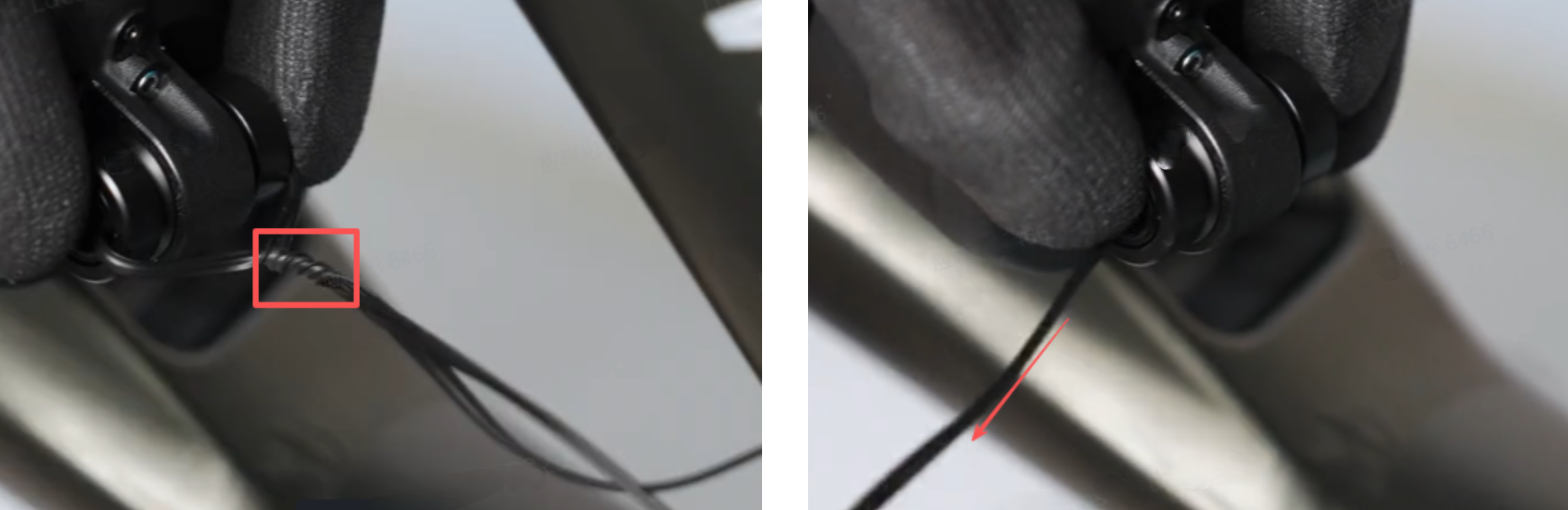

Entferne den Kabelbinder und halte die Buchsen für den nächsten Schritt in Position.

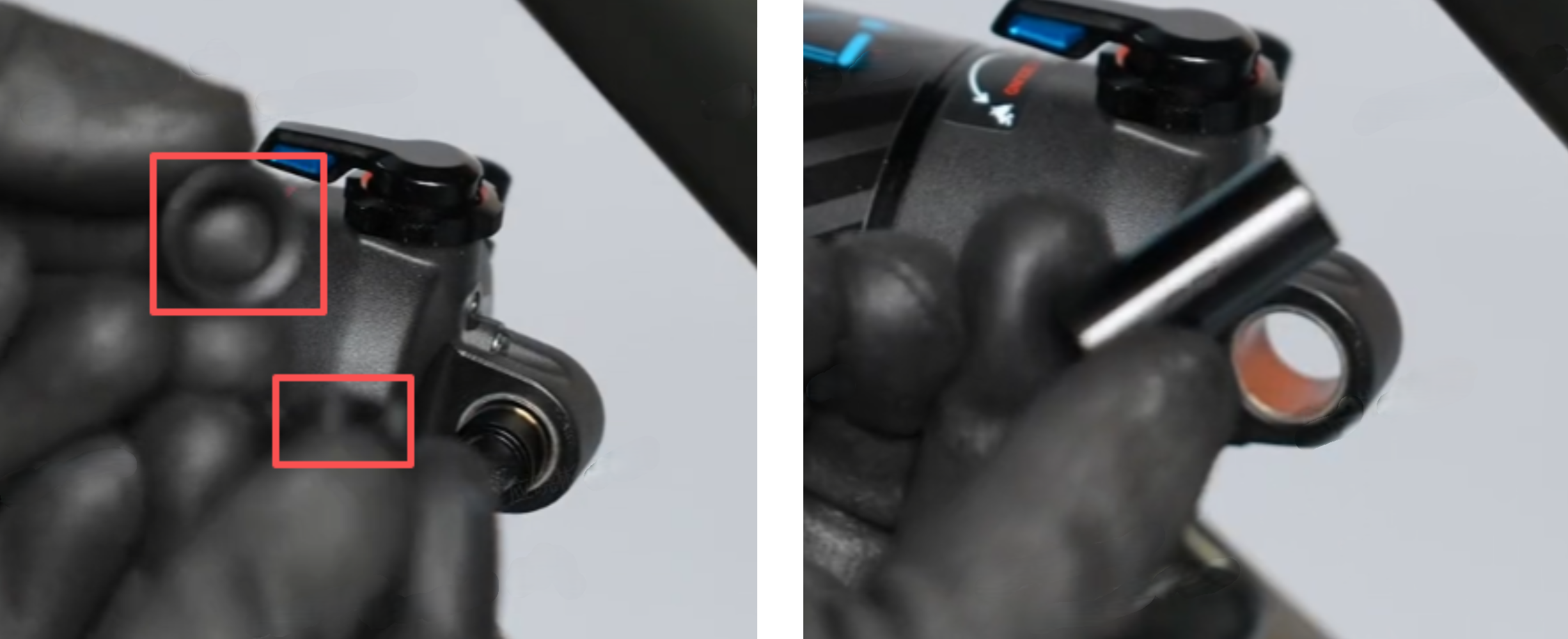

Setze das obere Ende des Dämpfers in die Halterung im Rahmen ein. Stelle sicher, dass die Buchsen und Distanzstücke installiert sind und eine spielfreie Passform ohne seitliche Bewegung gewährleisten.

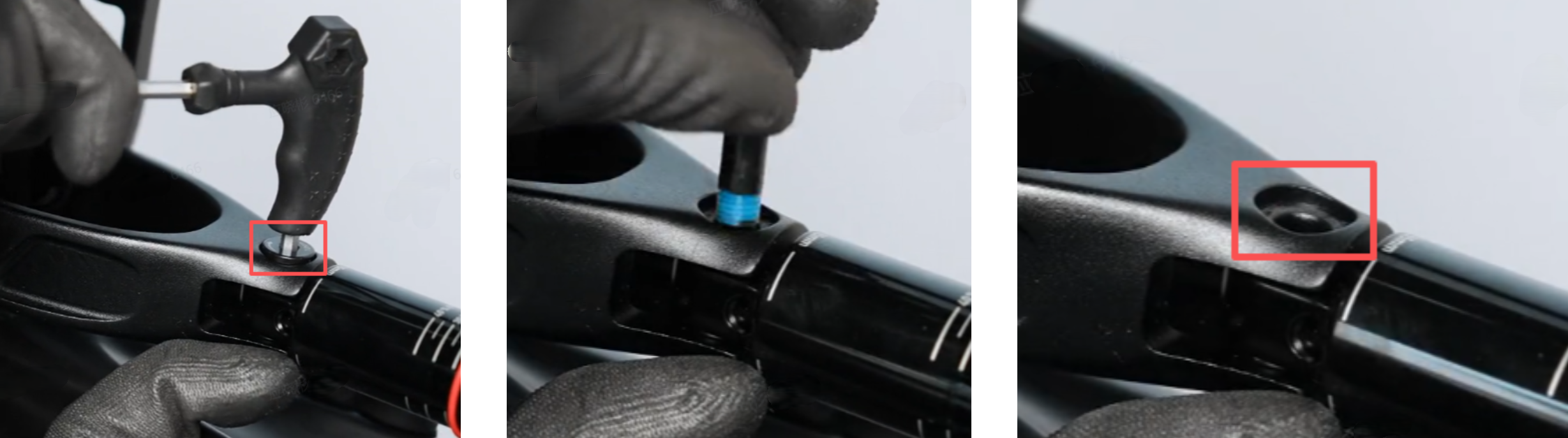

Installiere die obere Dämpferbefestigungsschraube und drehe sie mit einem 4-mm-Innensechskantschlüssel ein. Ziehe beide Dämpferschrauben mit 10 Nm fest. Falls für die obere Schraube ein 6-mm-Innensechskantschlüssel benötigt wird, ziehe diese mit 15 Nm fest.
Entferne den Rahmenschutz und prüfe das E-Bike vor der Fahrt auf ordnungsgemäße Funktion. Stelle sicher, dass du die Einstellungen und den Luftdruck des Dämpfers nach deinen persönlichen Vorlieben anpasst.
